1 Тема 3 Характеристики стандарта GSM План:

Скачать презентацию 1 Тема 3 Характеристики стандарта GSM План: Скачать презентацию 1 Тема 3 Характеристики стандарта GSM План:

ssspo_3-4-5.pptx

  • Размер: 229.1 Кб
  • Автор:
  • Количество слайдов: 23

Описание презентации 1 Тема 3 Характеристики стандарта GSM План: по слайдам

1 Тема 3 Характеристики стандарта GSM План:  • Оцифровка информационного речевого сигнала; 1 Тема 3 Характеристики стандарта GSM План: • Оцифровка информационного речевого сигнала; • Временное уплотнение и пакетирование информации; • Структура кадра в GSM; • Частотный диапазон GSM; • Структура мультикадра в GSM; • Медленный канал управления абонентской станцией (SACCH); • Режим прыгающей частоты.

2 Оцифровка информационного речевого сигнала GSM - цифровая система подвижной радиосвязи с частотно-временным разделением2 Оцифровка информационного речевого сигнала GSM — цифровая система подвижной радиосвязи с частотно-временным разделением каналов. Все информационные сигналы, включая речевой телефонный сигнал, передают по каналам связи в цифровом виде, т. е. в виде потока целых чисел в двоичной системе счисления. Первичное кодирование сигнала Для представления непрерывного во времени сигнала телефонии в виде массива чисел, его заменяют дискретными отсчетами u ( i ), следующими друг за другом с интервалом T S = 125 мкс (рис. 2. 1, а). Величина, обратная T S , частота выборок f S = 1/T S = 8 к. Гц. Далее каждую выборку в соответствии с ее значением в вольтах заменяют двоичным 8 -разрядным числом, состоящим из единиц и нулей всего 8 бит (рис. 2. 1, б). Этот процесс называют первичным кодированием сигнала и выполняют в АЦП. Скорость передачи информационного речевого сигнала после первичного кодирования 8 бит информации должны быть переданы за 125 мкс до прихода следующей выборки. Скорость передачи цифрового сигнала телефонии составляет 8 /T S = 64000 бит/с = 64 кбит/с. С такой скоростью ТФ сигнал передают по внутрисистемным каналам связи. Для передачи по радиоканалу сигнал тлф. сжимают, снижая его скорость в несколько раз.

3 Временное уплотнение и пакетирование информации После первичного кодирования сигнала следует временное уплотнение и3 Временное уплотнение и пакетирование информации После первичного кодирования сигнала следует временное уплотнение и пакетирование информации. Пакетирование информации Для формирования пакетов поток двоичных чисел разбивают на сегменты длительностью Т кадр , состоящие из n бит (рис. 2. 2, а). Уплотнение пакетов Каждый сегмент записывают в оперативную память, а затем передают по радиоканалу с бóльшей скоростью за время Т пак < Т кадр (рис. 2. 2, б). Временное уплотнение пользователей Если отношение Т кадр / Т пак = m , то за время Т кадр можно передать m информационных пакетов разных пользователей. Интервал времени Т кадр называют длительностью кадра , так что информационные пакеты одного пользователя отстоят друг от друга на Т кадр и разделены пакетами других пользователей. Задержка пакетов На приемной стороне пакеты записывают в память, а затем считывают с исходной скоростью. Таким образом, в процессе передачи и приема пакетов информация задерживается по крайней мере на 2 Т кадр. Реально задержка значительно больше, так как информацию при передаче по радиоканалу подвергают дополнительной обработке. Но из-за инерционности слухового аппарата человека задержки сигнала телефонии до 150 мс ухом неразличимы.

4 Структура кадра в GSM В GSM длительность кадра составляет 60/13 ≈ 4, 6154 Структура кадра в GSM В GSM длительность кадра составляет 60/13 ≈ 4, 615 мс. • В GSM длительность кадра составляет 60/13 ≈ 4, 615 мс ; • Каждый кадр состоит из 8 информационных пакетов, которые размещены в 8 временных интервалах ВИ (Time Slot — TS); • Друг от друга пакеты отделены небольшими защитными промежутками. Длительность временного интервала Длительность одного ВИ Т ВИ = Т кадр / 8 = 0, 577 мс. Понятие физического канала в GSM Каждый физический радиоканал GSM характеризуют два параметра: частота и номер ВИ. Длительность кадра Длительность одного кадра Т кадр = 4, 615 мс.

5 Частотный диапазон GSM-900 Для системы GSM-900 выделено 124 дуплексных частотных канала в диапазонах5 Частотный диапазон GSM-900 Для системы GSM-900 выделено 124 дуплексных частотных канала в диапазонах • 890 − 915 МГц (передача MS BTS); • 935 − 960 МГц (передача BTS MS). GSM-1800 для системы GSM-1800 выделено 374 частотных канала. Е-GSM Нехватка каналов для обслуживания пользователей в GSM-900 заставила увеличить полосу частот, отводимую GSM в этом диапазоне, на 2 х10 МГц, что нашло отражение в расширенном стандарте Е-GSM: • 880 − 915 МГц (передача MS BTS); • 925 − 960 МГц (передача BTS MS). GSM-R Для развертывания сетей GSM на железнодорожном транспорте есть стандарт GSM-R • 876 − 880 МГц (MS BTS); • 921 − 925 МГц (BTS MS). Ширина полосы частотного канала • Каждый частотный канал имеет полосу 0, 2 МГц; • В одном частотном канале можно разместить 8 пользовательских каналов, по одному в каждом ВИ. Частотные и физические каналы • Один частотный канал с полосой 200 к. Гц соответствует 8 физическим каналам (8 ВИ); Число физических каналов • Не все физические каналы можно использовать для передачи каналов трафика; • В каждом секторе один физический канал выделяют для передачи системной информации; • Также необходимо выделить канальный ресурс для передачи сообщений пейджинга и размещения выделенных каналов управления.

6 Структура мультикадра в GSM Временн а я  структура в GSM • Временные6 Структура мультикадра в GSM Временн а я структура в GSM • Временные интервалы группируются в кадры; • Кадр состоит из 8 ВИ; • Кадры группируются в мультикадры; • Мультикадр состоит из 26 кадров. Физический канал в GSM – это частота и номер ВИ. Логические каналы в GSM бывают: • Информационные (каналы трафика); • Каналы сигнализации и управления; Структура информационного мультикадра Конкретному пользователю выделяют один ВИ (ВИ 3 на рис). В этом временном интервале передают два логических канала: • информационный полноскоростной канал TCH/FS; • присоединенный медленный канал управления абонентской станцией SACCH. Всего из 26 кадров мультикадра: • в 24 -х (0 11, 13 24) – информационные пакеты; • в одном (12 -м) – пакет канала управления SACCH; • а последний кадр (25 -й) – свободный. • TCH/FS (Traffic Channel for Full rate Speech); • SACCH (Slow Associated Control Channel). Длительность мультикадра Т мультикадр = Т кадр * 26 = 60/13 * 26 = 4, 615 мс * 26 = 120 мс. В 25 пустом кадре мультикадра MS производит измерения уровней сигналов соседних BTS и осуществляет синхронизацию с некоторыми из них. Результаты передают по обратному каналу SACCH (MS->BTS).

7 Медленный канал управления абонентской станцией (SACCH) По каналу SACCH (Slow Associated Control Channel)7 Медленный канал управления абонентской станцией (SACCH) По каналу SACCH (Slow Associated Control Channel) в направлении BTS MS передают команды управления по изменению: • мощности передатчика MS; • времени упреждения. Мощность передатчика MS регулируют для обеспечения надежного приема информации от MS и вместе с тем снижения соканальных помех для абонентов соседних кластеров. • В GSM-900 мощность MS можно регулировать от ее макс. уровня до 13 д. Бм (20 м. Вт). Коррекция времени упреждения t упр (timing advance) необходима для временной синхронизации пакетов, приходящих на приемник BTS. • Каждая MS удалена от BTS на некоторое расстояние, поэтому «часы» (таймеры) на MS отстают от соответствующих таймеров на BTS. • Если MS находится на расстоянии d от BTS, то задержка t зад пакета, приходящего от MS на BTS, составит 2 d / c , где с = 3· 10 8 м/с скорость света. • MS должна отправить пакет с опережением времени t упр = t зад , чтобы он пришел точно в заданный ВИ. • Величину t упр контроллер BSC устанавливает в битах по результатам измерений задержки сигнала в приемнике BTS. • Мощность передатчика MS и время упреждения регулируют с периодичностью 480 мс. Пример: Максимальное время упреждения для MS, находящейся на расстоянии 35 км от BTS, t упр max = 2· 35000/(3· 10 8 ) = 233 мкс, что соответствует длительности 63 бит (при скорости 270 кбит/c ).

8 Режим прыгающей  частоты  • Режим прыгающей  частоты используют для улучшения8 Режим прыгающей частоты • Режим прыгающей частоты используют для улучшения качества связи; • В режиме прыгающей частоты от кадра к кадру частоту передачи пакетов пользователя меняют по псевдослучайному алгоритму, заложенному в программное обеспечение MS и BTS; • Если в каком-либо из частотных каналов сигнал сильно ослаблен, то в других частотных каналах его уровень скорее всего будет находиться в допустимых пределах; • Поэтому, если пакет в одном из кадров не принят или принят с большим числом ошибок, то хороший прием пакетов в других кадрах позволит восстановить исходный сигнал. Иллюстрация режима прыгающей частоты, когда в соте 6 частотных каналов

9 ДАЛЕЕ 9 ДАЛЕЕ

10 Тема 4 Архитектура сети GSM План:  • Архитектура сети GSM: схема; 10 Тема 4 Архитектура сети GSM План: • Архитектура сети GSM: схема; • Архитектура сети GSM: условные обозначения и сокращения; • Подсистема базовых станций BSS; • TRAU: сжатие и восстановление телефонных сигналов; • Подсистема коммутации ; • Подсистема управления и обслуживания.

11 Архитектура сети GSM: схема 11 Архитектура сети GSM: схема

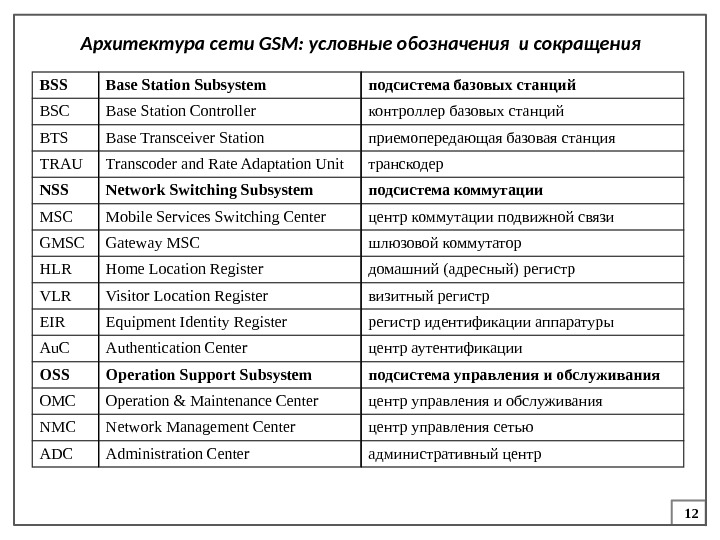

12 Архитектура сети GSM: условные обозначения и сокращения BSS Base Station Subsystem подсистема базовых12 Архитектура сети GSM: условные обозначения и сокращения BSS Base Station Subsystem подсистема базовых станций BSC Base Station Controller контроллер базовых станций BTS Base Transceiver Station приемопередающая базовая станция TRAU Transcoder and Rate Adaptation Unit транскодер NSS Network Switching Subsystem подсистема коммутации MSC Mobile Services Switching Center центр коммутации подвижной связи GMSC Gateway MSC шлюзовой коммутатор HLR Home Location Register домашний (адресный) регистр VLR Visitor Location Register визитный регистр EIR Equipment Identity Register регистр идентификации аппаратуры Au. C Authentication Center центр аутентификации OSS Operation Support Subsystem подсистема управления и обслуживания OMC Operation & Maintenance Center центр управления и обслуживания NMC Network Management Center центр управления сетью ADC Administration Center административный центр

13 Подсистема базовых станций BSS (Base Station Subsystem), состоит из:  • контроллера базовых13 Подсистема базовых станций BSS (Base Station Subsystem), состоит из: • контроллера базовых станций BSC (Base Station Controller); • приемопередающих базовых станций BTS (Base Transceiver Station); • транскодеров (Transcoder and Rate Adaptation Unit — TRAU). BSC выполняет следующие основные функции : • распределяет канальный ресурс, т. е. назначает радиоканалы MS и выделяет каналы для передачи сигналов управления; • коммутирует каналы к MS через соответствующие BTS; • организует эстафетную передачу (handover); • управляет мощностью и корректирует временную синхронизацию MS, находящихся в зоне его действия. Функции транскодеров: • сжатие телефонных сигналов в направлении от MSC к BSC с 64 кбит/с до 16; • восстановление телефонных сигналов в направлении от BSC к MSC к BSC c 16 до 64 кбит/с.

14 TRAU: сжатие и восстановление телефонных сигналов Предпосылки Соединения BSC TRAU MSC и BSC14 TRAU: сжатие и восстановление телефонных сигналов Предпосылки Соединения BSC TRAU MSC и BSC BTS выполнены на основе цифровых потоков Е 1 (скорость 2048 кбит/c). Один поток с временным разделением позволяет передавать в основной полосе частот 31 канал со скоростью 64 кбит/с в каждом. Комментарии к рисунку • На рисунке показан кадр цифрового потока E 1 стандартной длины 125 мкс; • Кадр состоит из 32 октетов (8 -битовых чисел); • Нулевой октет используют для кадровой синхронизации; • В остальных октетах размещают каналы трафика и сигнализации (управления); • Скорость передачи в каждом из каналов 8(бит)/(125 · 10 -6 ) = 64 кбит/с; • Если в каждом канале организовать 4 независимых потока по 2 бита в кадре, то по стыку Е 1 можно будет передавать 120 каналов трафика со скоростью 16 кбит/с; • Так как скорость передачи трафика (телефонии и данных) в одном радиоканале (одном ВИ) меньше 16 кбит/с, то каждый канал трафика на радиоинтерфейсе прикрепляют к одному каналу 16 кбит/с на линии E 1. Сжатие и восстановление телефонных сигналов Действующие коммутаторы (MSC) коммутируют потоки данных со скоростью 64 кбит/с, поэтому рядом с коммутатором размещают транскодеры, где производят сжатие телефонных сигналов в направлении от коммутатора MSC к BSC со снижением скорости передачи с 64 кбит/с до 16 (13 +3) кбит/с и восстановление речи c увеличением скорости до 64 кбит/с в обратном направлении. Это позволяет почти в 4 раза увеличить пропускную способность транспортной сети на участках TRAU BSC BTS. Кроме этого, транскодер выполняет упорядочение скоростей передаваемых потоков данных. Управление транскодером осуществляет BSC.

15 Подсистема коммутации состоит из:  • одного или нескольких центров коммутации подвижной связи15 Подсистема коммутации состоит из: • одного или нескольких центров коммутации подвижной связи MSC (Mobile Services Switching Center); • центра аутентификации Au. C (Authentication Center); • баз данных: — адресного регистра HLR (Home Location Register), — визитного регистра VLR (Visitor Location Register), — регистра идентификации аппаратуры EIR (Equipment Identity Register). MSC выполняет следующие основные функции : • связь с другими сетями передачи информации, непосредственно или через шлюзовой коммутатор GMSC (Gateway Mobile Switching Center); • коммутацию MS, находящихся в сотах, обслуживаемых данным MSC, с корреспондентами ТФОП, сетей подвижной связи и других сетей; • совместно с VLR контроль за перемещением MS по зонам. В центре аутентификации Au. C хранят данные и генерируют соответствующие параметры, необходимые для аутентификации абонента при установлении соединения с сетью и для работы в режиме шифрования. Регистр идентификации аппаратуры EIR служит для проверки MS, используемой абонентом. Каждая MS имеет индивидуальный заводской номер. EIR содержит: • «белый» список с номерами сертифицированных MS; • «черный» список, где перечислены заводские номера MS, снятых с обслуживания, номера утерянных, украденных и неисправных MS; • «серый» список, в котором указаны номера MS, пригодных к ограниченному использованию.

16 Подсистема управления и обслуживания (OSS) состоит из трех центров:  • Центр управления16 Подсистема управления и обслуживания (OSS) состоит из трех центров: • Центр управления и обслуживания OMC (Operation & Maintenance Center) собирает и обрабатывает информацию о работе всех функциональных узлов сети, организует профилактические и ремонтные работы. • Центр управления сетью NMC (Network Management Center) решает общие задачи развития, планирования и управления сетью. • Административный центр ADC (Administration Center) представляет директорат компании со всеми коммерческими и техническими подразделениями, куда входит и биллинговый центр.

17 ДАЛЕЕ 17 ДАЛЕЕ

18 Тема 5 Обработка речи в GSM План:  • Предпосылки задачи сжатия речи18 Тема 5 Обработка речи в GSM План: • Предпосылки задачи сжатия речи в системах цифровой радиосвязи; • Принцип работы речевого кодера; • Аппроксимация остаточного сигнала; • Вокодеры в GSM; • Избыточное канальное кодирование и перемежение.

19 Предпосылки задачи сжатия речи в системах цифровой радиосвязи Устранение избыточности из телефонного сигнала19 Предпосылки задачи сжатия речи в системах цифровой радиосвязи Устранение избыточности из телефонного сигнала Снижение скорости передачи Сужение полосы радиосигнала Увеличение числа каналов связи • Для удаления избыточности речевой сигнал после первичного кодирования обрабатывают в специальном речевом кодере вокодер е (Voice Coder). • В разных цифровых стандартах подвижной связи используют разные вокодеры, но все они предусматривают три этапа обработки речи. Сжатие речи в системах цифровой радиосвязи возможно за счет избыточности. Избыточность — периодически повторяющиеся процессы, которые можно предсказать. Последовательность обработки речевого сигнала в GSM

20 Принцип работы речевого кодера • На первом этапе кратковременного предсказания из речи удаляют20 Принцип работы речевого кодера • На первом этапе кратковременного предсказания из речи удаляют быстро меняющиеся периодические последовательности форманты. • Форманты это колебания резонансных частот голосовых резонаторов. Считают, что на временном интервале 10 20 мс параметры формант мало меняются, поэтому обработку проводят последовательно для отдельных сегментов речи длительностью 10 20 мс. • Для каждого сегмента находят параметры фильтра кратковременного предсказателя, удаляющего форманты, после которого получают первый остаточный сигнал r 1. • Сигнал r 1 еще содержит периодические колебания с частотой основного тона (50. . . 400 Гц), с которой голосовая щель посылает импульсы воздуха в гортань. • На втором этапе в анализаторе основного тона определяют параметры фильтра долговременного предсказателя (Long Time Prediction LTP) и удаляют из r 1 основной тон. • Эти первые два этапа называют линейным предсказанием (Linear Prediction LP). • Остается второй остаточный сигнал r 2 , чисто шумовой, где периодичность отсутствует. • На втором этапе остаточный сигнал r 2 аппроксимируют.

21 Аппроксимация остаточного сигнала прореживанием (возбуждением регулярной последовательностью) При прореживании выбрасывают большую часть отсчетов,21 Аппроксимация остаточного сигнала прореживанием (возбуждением регулярной последовательностью) При прореживании выбрасывают большую часть отсчетов, а оставшиеся, например, каждый третий, передают по каналу связи. Этот способ называют возбуждением регулярной последовательностью отсчетов (Regular Pulse Excitation RPE). Аппроксимация остаточного сигнала кодовым (вектоным) возбуждением При аппроксимации кодовым (вектоным) возбуждением второй остаточный сигнал заменяют определенной комбинацией нулей и единиц; это кодовое возбуждение (Code Excitation CE) или векторное возбуждение (Vector Set Excitation VSE). Следовательно, по каналу связи передают не речь, а • параметры кратковременного и долговременного предсказателей и • аппроксимацию второго остаточного сигнала. В приемниках по этим параметрам восстанавливают (синтезируют) исходный речевой сигнал.

22 Вокодеры в GSM • Использование вокодеров позволяет снизить скорость передачи цифрового телефонного сигнала22 Вокодеры в GSM • Использование вокодеров позволяет снизить скорость передачи цифрового телефонного сигнала с 64 кбит/с в несколько раз. В полноскоростном режиме (Full rate Speech) : • используют вокодеры RPE-LTP и более совершенные ACELP (Algebraic Code Excitation Linear Prediction), позволяющие снизить скорость до 13 и 12, 2 кбит/c, соответственно. Если трафик в соте приближается к предельно допустимому, то возможен перевод части абонентов на полускоростной канал телефонии TCH/HS (Traffic Channel for Half rate Speech). В полускоростном режиме (Half rate Speech): • используют вокодер VSELP (Vector-Sum Excitation Linear Prediction) со скоростью 5, 6 кбит/с. • в одном ВИ передают не один, а два канала трафика, через кадр. • качество связи несколько снижается, но число активных абонентов возрастает в 2 раза.

23 Избыточное канальное кодирование и перемежение • Сжатый телефонный сигнал или данные подвергают избыточному23 Избыточное канальное кодирование и перемежение • Сжатый телефонный сигнал или данные подвергают избыточному канальному кодированию. • При избыточном канальном кодировании к информационным n инф бит добавляют (n код — n инф ) дополнительных бит, которые позволяют исправить ошибки. • Чем больше число добавленных (n код — n инф ) кодирующих бит, тем выше вероятность обнаружения и исправления ошибок. Однако при этом при заданной скорости передачи в радиоканале снижается скорость передачи информации. • Степень избыточности кодирования характеризуют скоростью кода R кода = n инф /n код , где n инф – число информационных бит (до кодирования), а n код – число бит после кодирования. В радиоканалах GSM при передаче полноскоростной телефонии и данных со скоростью 9, 6 кбит/с скорость кода R кода 1/2. При уменьшении R кода до 1/3 возрастает защита (что эквивалентно увеличению отношения сигнал/помеха), но снижается скорость передачи информации. Если R кода = 1, то избыточное кодирование отсутствует. В последние годы при передаче телефонии стали использовать кодеки с адаптивным изменением скорости передачи AMR – Adaptive Multi Rate. В таких кодеках скорость передачи речи можно менять от 12, 2 до 4, 75 кбит/с при скорости кода от 0, 54 до 0, 21. • Перемежение – операция перестановки бит перед формированием пакетов. • Перемежение препятствует возникновению цепочек ошибок. После удаления избыточности из речевого сигнала на выходе вокодера следует добавление избыточности в цифровой сигнал
