1 КУРСОВЫЕ РАБОТЫ по дисциплине «КОНСТРУКЦИЯ …» 3 и 4 СЕМЕСТРЫ АВТОМОБИЛЬНЫЕ КОРОБКИ ПЕРЕДАЧ 1 КУРСОВЫЕ РАБОТЫ по дисциплине «КОНСТРУКЦИЯ …» 3 и 4 СЕМЕСТРЫ АВТОМОБИЛЬНЫЕ КОРОБКИ ПЕРЕДАЧ

ЦЕЛЬ РАБОТ: 1. Закрепление теоретических и практических знаний, полученных в 1 -м и 2 ЦЕЛЬ РАБОТ: 1. Закрепление теоретических и практических знаний, полученных в 1 -м и 2 -м семестрах. 2. Формирование первоначальных навыков разработки сборочного чертежа агрегата автомобиля 2

ОФОРМЛЕНИЕ КУРСОВЫХ РАБОТ Осуществляется в соответствии с требованиями стандарта предприятия СТП ЮУр. ГУ. Требования ОФОРМЛЕНИЕ КУРСОВЫХ РАБОТ Осуществляется в соответствии с требованиями стандарта предприятия СТП ЮУр. ГУ. Требования стандарта отражены в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ для выполнения курсовой работы по дисциплине «Конструкция автомобилей и тракторов» (2 курс) 3

СОДЕРЖАНИЕ КУРСОВЫХ РАБОТ: Курсовые работы связаны между собой и содержат: 2 листа формата А СОДЕРЖАНИЕ КУРСОВЫХ РАБОТ: Курсовые работы связаны между собой и содержат: 2 листа формата А 1, выполненные ВРУЧНУЮ простым карандашом, и пояснительную записку на листах формата А 4, сшитые в брошюру. 4

в 3 семестре выполняются: Лист 1 (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) на листе в 3 семестре выполняются: Лист 1 (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) на листе размещаются: 1. Кинематическая схема коробки передач в положении нейтральной передачи с обозначением позиций деталей, изображенных на схеме. 2. Кинематические схемы коробки передач в положении включенных передач переднего хода и передачи заднего хода без обозначения позиций деталей, изображенных на схеме, но с указанием направления силового потока. Т. е. для 4 -х ступенчатой КПП – 6 схем, для 5 -и ступенчатой КПП – 7 схем. 5

Лист 1 (общий вид) 6 Лист 1 (общий вид) 6

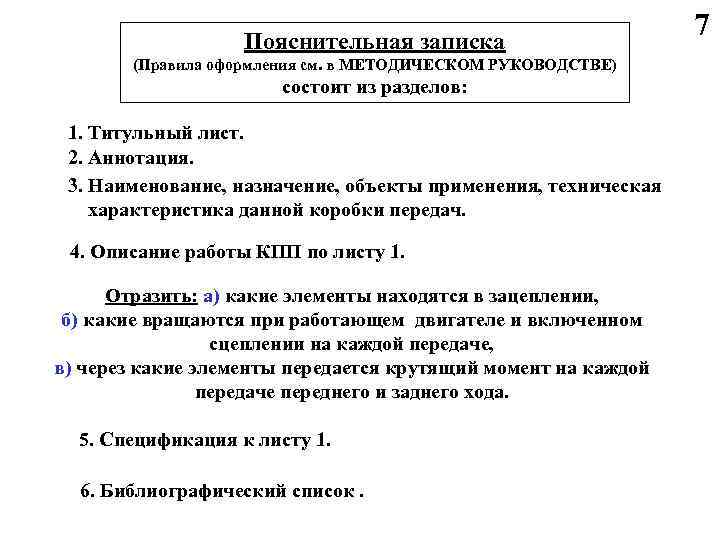

Пояснительная записка (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) состоит из разделов: 1. Титульный лист. Пояснительная записка (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) состоит из разделов: 1. Титульный лист. 2. Аннотация. 3. Наименование, назначение, объекты применения, техническая характеристика данной коробки передач. 4. Описание работы КПП по листу 1. Отразить: а) какие элементы находятся в зацеплении, б) какие вращаются при работающем двигателе и включенном сцеплении на каждой передаче, в) через какие элементы передается крутящий момент на каждой передаче переднего и заднего хода. 5. Спецификация к листу 1. 6. Библиографический список. 7

ГРАФИК ВЫПОЛНЕНИЯ КУРСОВОЙ РАБОТЫ в 3 семестре СРОК СДАЧИ – до 10 декабря Контрольные ГРАФИК ВЫПОЛНЕНИЯ КУРСОВОЙ РАБОТЫ в 3 семестре СРОК СДАЧИ – до 10 декабря Контрольные сроки (на консультациях) 1. Представление на проверку частично листа 1 в тонких линиях с изображением кинематическая схема коробки передач в положении нейтральной передачи с обозначением позиций деталей, изображенных на схеме – до 15 октября. 2. Представление на проверку полностью листа 1 в тонких линиях с изображением всех требуемых кинематических схем коробки передач (согласно слайду № 5) – до 10 ноября. 8

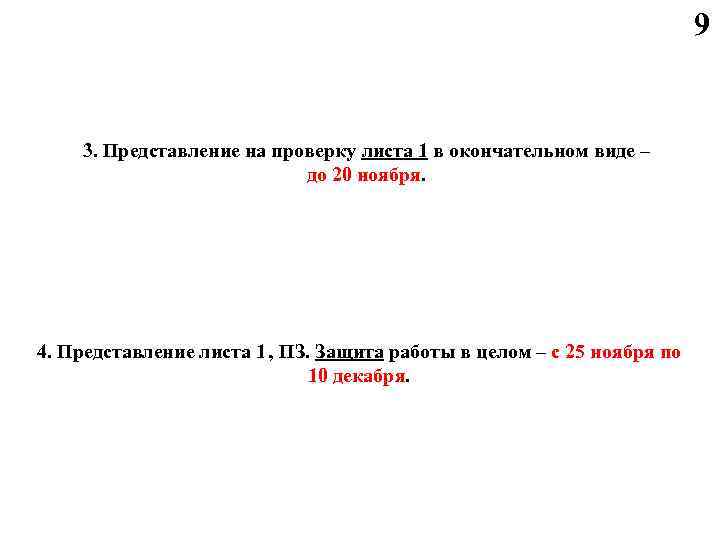

9 3. Представление на проверку листа 1 в окончательном виде – до 20 ноября. 9 3. Представление на проверку листа 1 в окончательном виде – до 20 ноября. 4. Представление листа 1 , ПЗ. Защита работы в целом – с 25 ноября по 10 декабря.

10 БАЛЬНО-РЕЙТИНГОВАЯ СИСТЕМА ПРИ ВЫПОЛНЕНИИ КУРСОВОЙ РАБОТЫ в 3 семестре Баллы в срок Баллы 10 БАЛЬНО-РЕЙТИНГОВАЯ СИСТЕМА ПРИ ВЫПОЛНЕНИИ КУРСОВОЙ РАБОТЫ в 3 семестре Баллы в срок Баллы 1 нед позже срока Баллы 2 нед позже срока частично лист 1 в тонких линиях до 15 октября 30 25 22 19 полностью лист 1 в тонких линиях до 10 ноября 30 25 22 19 лист 1 окончательный 20 16 16 15 Пояс. записка и Защита работы по 10 декабря до 20 ИТОГО до 100 до 86 до 80 Этап работы Баллы >2 нед позже срока до 20 ноября до 20 до 73

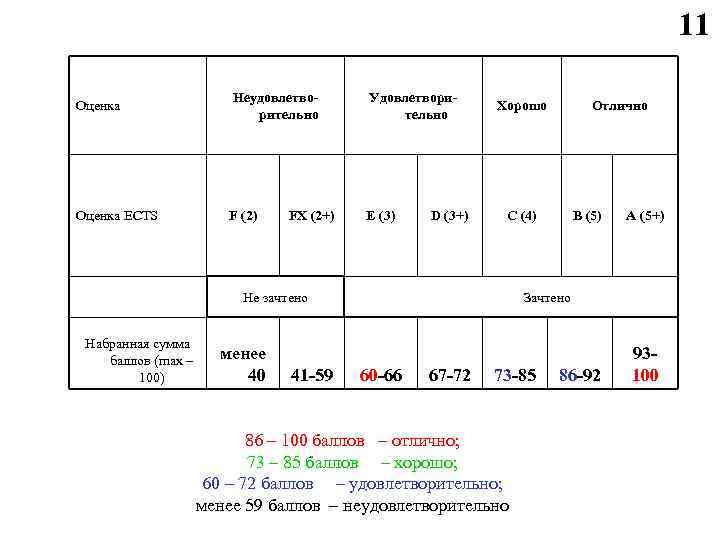

11 Оценка Неудовлетворительно Удовлетворительно Оценка ECTS F (2) E (3) FX (2+) D (3+) 11 Оценка Неудовлетворительно Удовлетворительно Оценка ECTS F (2) E (3) FX (2+) D (3+) Хорошо C (4) Не зачтено Набранная сумма баллов (max – 100) менее 40 41 -59 Отлично B (5) A (5+) Зачтено 60 -66 67 -72 73 -85 86 – 100 баллов – отлично; 73 – 85 баллов – хорошо; 60 – 72 баллов – удовлетворительно; менее 59 баллов – неудовлетворительно 86 -92 93100

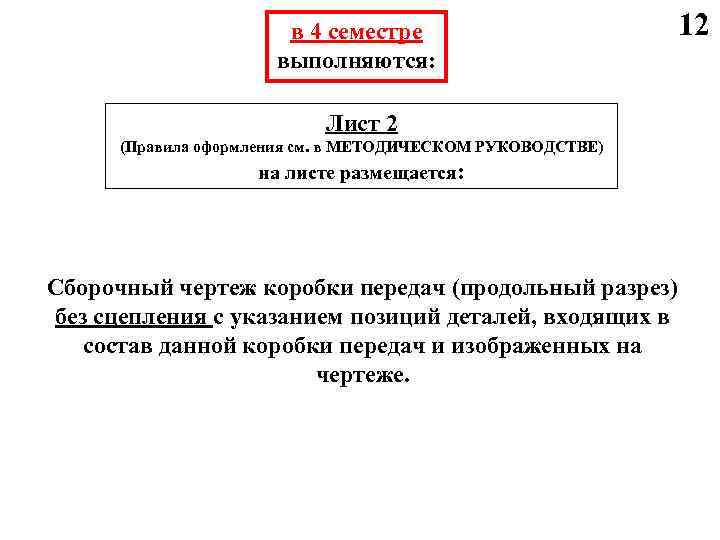

в 4 семестре выполняются: Лист 2 (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) на листе в 4 семестре выполняются: Лист 2 (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) на листе размещается: Сборочный чертеж коробки передач (продольный разрез) без сцепления с указанием позиций деталей, входящих в состав данной коробки передач и изображенных на чертеже. 12

Лист 2 (общий вид) 13 Лист 2 (общий вид) 13

Пояснительная записка (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) состоит из разделов: 1. Титульный лист. Пояснительная записка (Правила оформления см. в МЕТОДИЧЕСКОМ РУКОВОДСТВЕ) состоит из разделов: 1. Титульный лист. 2. Аннотация. 3. Наименование, назначение, объекты применения, техническая характеристика данной коробки передач. 4. Описание конструкции по листу 2. Отразить: название, расположение и крепление валов и их опор, фиксацию их осевого перемещения, установку шестерен на валах, тип и конструкцию синхронизаторов, работу системы смазки, контроль и смену масла. 5. Спецификация к листу 2. 6. Библиографический список. 14

ГРАФИК ВЫПОЛНЕНИЯ КУРСОВОЙ РАБОТЫ 15 в 4 семестре СРОК СДАЧИ – до 25 мая ГРАФИК ВЫПОЛНЕНИЯ КУРСОВОЙ РАБОТЫ 15 в 4 семестре СРОК СДАЧИ – до 25 мая Контрольные сроки (на консультациях) 1. Представление на проверку частично листа 2 в тонких линиях без штриховки– до 9 марта. 2. Представление на проверку полностью листа 2 в тонких линиях со штриховкой – до 30 марта.

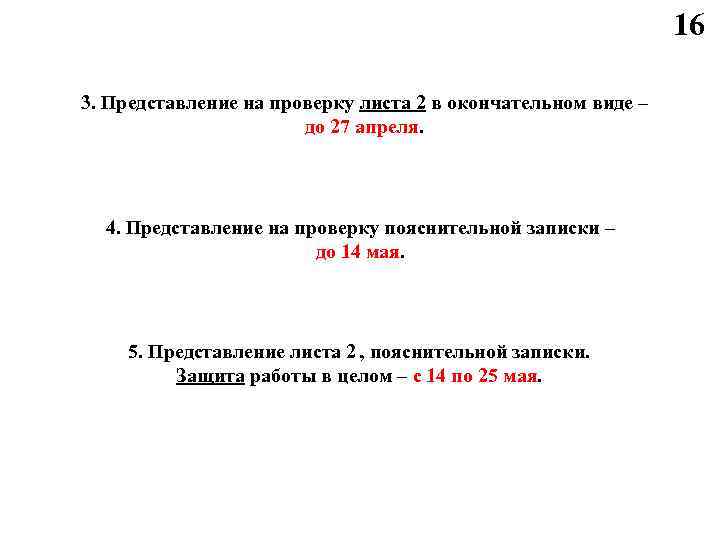

16 3. Представление на проверку листа 2 в окончательном виде – до 27 апреля. 16 3. Представление на проверку листа 2 в окончательном виде – до 27 апреля. 4. Представление на проверку пояснительной записки – до 14 мая. 5. Представление листа 2 , пояснительной записки. Защита работы в целом – с 14 по 25 мая.

17 БАЛЬНО-РЕЙТИНГОВАЯ СИСТЕМА ПРИ ВЫПОЛНЕНИИ КУРСОВОЙ РАБОТЫ в 4 семестре Баллы в срок Баллы 17 БАЛЬНО-РЕЙТИНГОВАЯ СИСТЕМА ПРИ ВЫПОЛНЕНИИ КУРСОВОЙ РАБОТЫ в 4 семестре Баллы в срок Баллы 1 нед позже срока Баллы 2 нед позже срока лист 2 в тонких линиях без штриховки до 9 марта 20 18 16 14 лист 2 в тонких линиях со штриховкой 30 марта 20 15 14 12 лист 2 в окончательном виде до 27 апреля 20 18 16 14 содержание пояс. зап. до 14 мая до 20 до 15 до 14 до 13 Защита работы по 25 мая до 20 ИТОГО до 100 до 86 до 80 до 73 Этап работы Баллы >2 нед позже срока 86 – 100 баллов – отлично; 73 – 85 баллов – хорошо; 60 – 72 баллов – удовлетворительно; менее 59 баллов – неудовлетворительно

АТ-231 18 1. Нечетные варианты - 5 -и ступенчатая КПП переднеприводных М-2141 2. Четные АТ-231 18 1. Нечетные варианты - 5 -и ступенчатая КПП переднеприводных М-2141 2. Четные варианты - 5 -ти ступенчатая КПП заднеприводных ИЖ-2126 АТ-232 1. Нечетные варианты - 5 -ти ступенчатая КПП заднеприводных ВАЗ 2. Четные варианты - 5 -ти ступенчатая КПП переднеприводных ВАЗ АТ-221 1. Нечетные варианты - 4 -х ступенчатая КПП заднеприводных ВАЗ 2. Четные варианты - 4 -х ступенчатая КПП переднеприводных ВАЗ

ПРИМЕРЫ КОНСТРУКЦИЙ 4 -х ступенчатая КПП заднеприводных ВАЗ 19 ПРИМЕРЫ КОНСТРУКЦИЙ 4 -х ступенчатая КПП заднеприводных ВАЗ 19

20 Кинематическая схема 4 -х ступенчатой КПП заднеприводных ВАЗ на нейтральной передаче 20 Кинематическая схема 4 -х ступенчатой КПП заднеприводных ВАЗ на нейтральной передаче

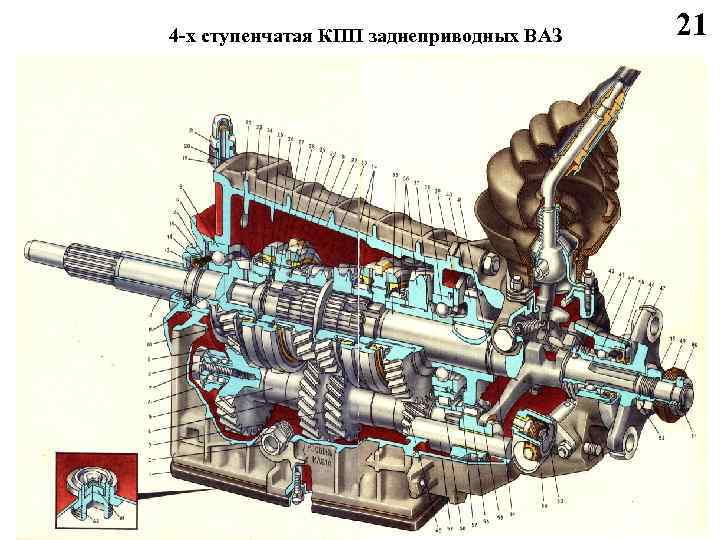

4 -х ступенчатая КПП заднеприводных ВАЗ 21 4 -х ступенчатая КПП заднеприводных ВАЗ 21

22 22

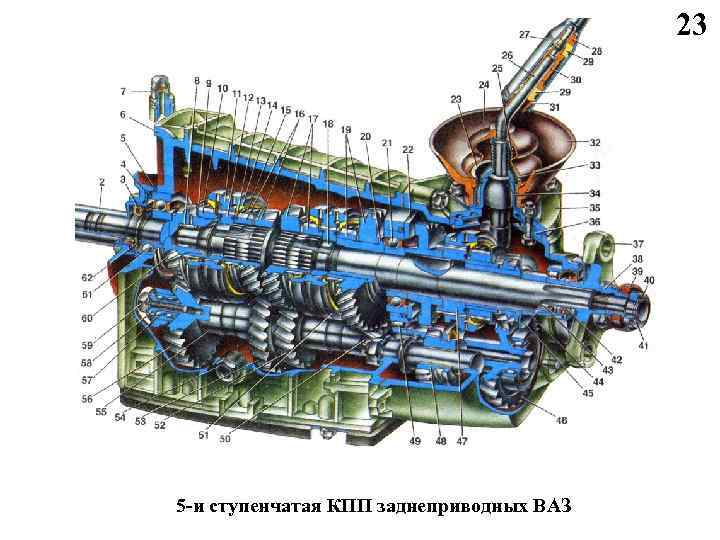

23 5 -и ступенчатая КПП заднеприводных ВАЗ 23 5 -и ступенчатая КПП заднеприводных ВАЗ

24 24

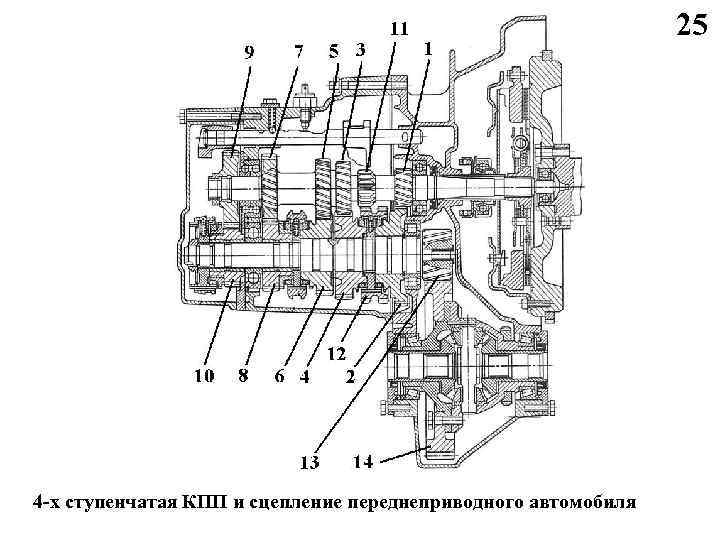

25 4 -х ступенчатая КПП и сцепление переднеприводного автомобиля 25 4 -х ступенчатая КПП и сцепление переднеприводного автомобиля

26 4 -х ступенчатая КПП переднеприводных ВАЗ 26 4 -х ступенчатая КПП переднеприводных ВАЗ

27 27

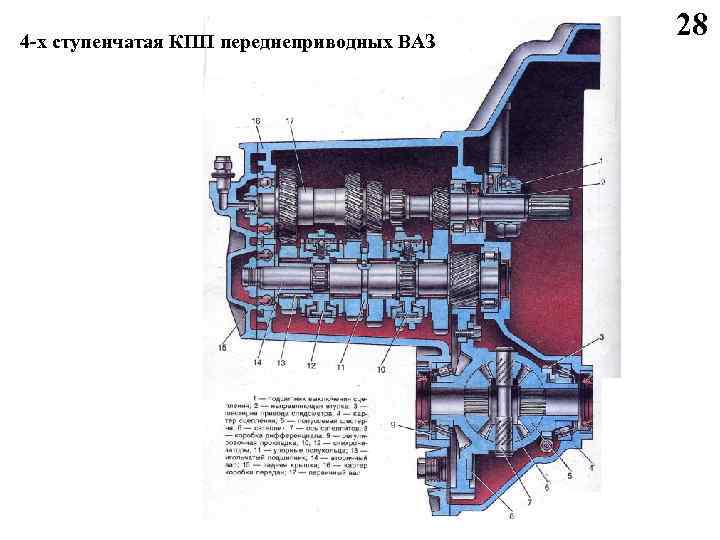

4 -х ступенчатая КПП переднеприводных ВАЗ 28 4 -х ступенчатая КПП переднеприводных ВАЗ 28

29 29

30 5 -и ступенчатая КПП переднеприводных ВАЗ 30 5 -и ступенчатая КПП переднеприводных ВАЗ

31 31

32 32

Кинематическая схема 4 -х ступенчатой КПП переднеприводных ВАЗ на нейтральной передаче 33 Кинематическая схема 4 -х ступенчатой КПП переднеприводных ВАЗ на нейтральной передаче 33

5 -и ступенчатая КПП переднеприводных М-2141 34 5 -и ступенчатая КПП переднеприводных М-2141 34

35 35

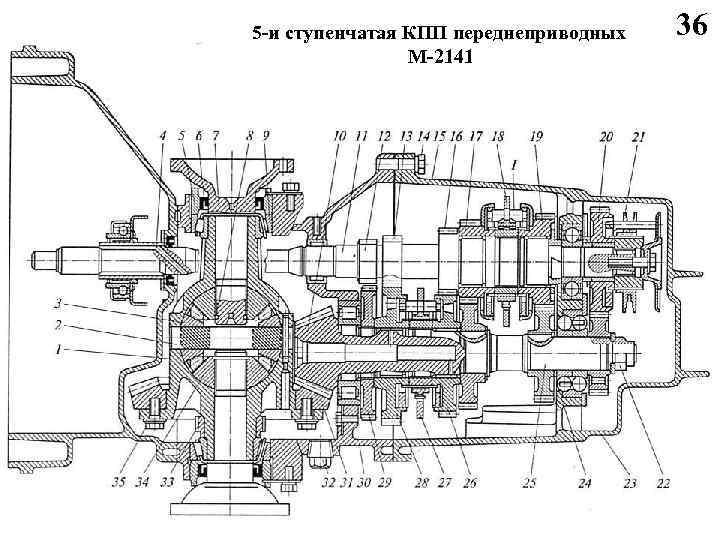

5 -и ступенчатая КПП переднеприводных М-2141 36 5 -и ступенчатая КПП переднеприводных М-2141 36

5 -и ступенчатая КПП заднеприводных ИЖ-2126 37 5 -и ступенчатая КПП заднеприводных ИЖ-2126 37
