1 ФІЗИЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ХІМІЧНИХ СПОЛУК вступна лекція 1 ФІЗИЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ХІМІЧНИХ СПОЛУК вступна лекція

2 ЩО ДОСЛІДЖУВАТИ?  - СКЛАД ХІМІЧНИХ СПОЛУК І ЇХ СУМІШЕЙ - БУДОВУ МОЛЕКУЛ,2 ЩО ДОСЛІДЖУВАТИ? — СКЛАД ХІМІЧНИХ СПОЛУК І ЇХ СУМІШЕЙ — БУДОВУ МОЛЕКУЛ, МІЖМОЛЕКУЛЯРНИХ КОМПЛЕКСІВ, КРИСТАЛІВ І Т. П. — ПРИРОДУ І ДИНАМІКУ ВНУТРІШНЬОМОЛЕКУЛЯРНИХ ТА МІЖМОЛЕКУЛЯРНИХ ПРОЦЕСІВ — КОНФОРМАЦІЙНІ ПЕРЕТВОРЕННЯ — ПЕРЕБІГ ХІМІЧНИХ РЕАКЦІЙ, ЇХ МЕХАНІЗМИ — МІЖМОЛЕКУЛЯРНІ ВЗАЄМОДІЇ. . .

3 фізичні і хімічні методи дослідження - ФІЗИЧНІ МЕТОДИ – ЦЕ ТАКІ,  ПРИЦИП3 фізичні і хімічні методи дослідження — ФІЗИЧНІ МЕТОДИ – ЦЕ ТАКІ, ПРИЦИП ЯКИХ БАЗУЄТЬСЯ НА ФІЗИЧНИХ ЯВИЩАХ, А ХІМІЧНІ – НА ВИКОРИСТАННІ ХІМІЧНИХ РЕАКЦІЙ

4 ПРИКЛАД – КІЛЬКІСНИЙ ЕЛЕМЕНТНИЙ АНАЛІЗ (ДОСЛІДЖЕННЯ СКЛАДУ) БАЗУЄТЬСЯ НА РЕАКЦІЇ СПАЛЮВАННЯ (ОКИСНЕННЯ КИСНЕМ)4 ПРИКЛАД – КІЛЬКІСНИЙ ЕЛЕМЕНТНИЙ АНАЛІЗ (ДОСЛІДЖЕННЯ СКЛАДУ) БАЗУЄТЬСЯ НА РЕАКЦІЇ СПАЛЮВАННЯ (ОКИСНЕННЯ КИСНЕМ) СПОЛУК, ЩО ДОСЛІДЖУЮТЬСЯ адсорбер SO 2 адсорбер H 2 Oадсорбер CO 2 окисник відновник осушувач зразки речовин. Не О 2 опорний потік газу спалювання

5ІНШИЙ ПРИКЛАД – ВСТАНОВЛЕННЯ БУДОВИ МОРФІНУ ХІМІЧНИМИ МЕТОДАМИ Виділено з екстракту маку на початку5ІНШИЙ ПРИКЛАД – ВСТАНОВЛЕННЯ БУДОВИ МОРФІНУ ХІМІЧНИМИ МЕТОДАМИ Виділено з екстракту маку на початку 19 століття Будову встановлено майже через 100 років, в 1925 р. , на основі численних реакцій морфіну з кислотами, лугами, алкілюючими реагентами, хлорування, гідрування і ін. Просторову будову було встановлено значно пізніше. . .

6 БУДОВА ТЕТРОДОТОКСИНУ Була встановлена з використанням хімічних та фізичних методів дослідження за декілька6 БУДОВА ТЕТРОДОТОКСИНУ Була встановлена з використанням хімічних та фізичних методів дослідження за декілька років (1960 -ті)

7 БУДОВА ТАКСОЛУ встановлена методами мас-спектрометрії,  ЯМР та ІЧ-спектроскопії на початку 1970 -х7 БУДОВА ТАКСОЛУ встановлена методами мас-спектрометрії, ЯМР та ІЧ-спектроскопії на початку 1970 -х років

8 БУДОВА ПРОТЕЇНІВ (глікопротеїн вірусу Ебола в комплексі з нейтралізуючим антитілом) (2008)Nature 454: 8 БУДОВА ПРОТЕЇНІВ (глікопротеїн вірусу Ебола в комплексі з нейтралізуючим антитілом) (2008)Nature 454: 177 —

9

10

11

12 фізичні методи дослідження СПЕКТРОСКОПІЧНІ   НЕСПЕКТРОСКОПІЧНІ - БАЗУЮТЬСЯ НА ВЗАЄМОДІЇ ЕЛЕКТРОМАГНІТНОГО ВИПРОМІНЮВАННЯ12 фізичні методи дослідження СПЕКТРОСКОПІЧНІ НЕСПЕКТРОСКОПІЧНІ — БАЗУЮТЬСЯ НА ВЗАЄМОДІЇ ЕЛЕКТРОМАГНІТНОГО ВИПРОМІНЮВАННЯ З РЕЧОВИНАМИ — поглинання — випромінювання — розсіювання — дифракція — обертання площини поляризації — БАЗУЮТЬСЯ НА ІНШИХ ФІЗИЧНИХ ЯВИЩАХ — взаємодія з магнітним полем — кондуктометричні методи — мас-спектрометрія і багато ін.

13 неспектроскопічні методи дослідження СКАНУЮЧИЙ ЯДЕРНИЙ ЗОНД ІВТ 13 неспектроскопічні методи дослідження СКАНУЮЧИЙ ЯДЕРНИЙ ЗОНД ІВТ

14 електромагнітні хвилі  = c /  14 електромагнітні хвилі = c /

15 взаємодія електромагнітного випромінювання з речовинами ОПТИЧНА МІКРОСКОПІЯ 15 взаємодія електромагнітного випромінювання з речовинами ОПТИЧНА МІКРОСКОПІЯ

16 взаємодія електромагнітного випромінювання з речовинами РЕНТГЕНОСТРУКТУРНИЙ АНАЛІЗ 16 взаємодія електромагнітного випромінювання з речовинами РЕНТГЕНОСТРУКТУРНИЙ АНАЛІЗ

17 спектроскопічні методи дослідження - ЩОБ ЕФЕКТИВНО ВІДБУВАЛАСЯ ВЗАЄМОДІЯ ВИПРОМІНЮВАННЯ З РЕЧОВИНОЮ, НЕОБХІДНЕ СПІВПАДАННЯ17 спектроскопічні методи дослідження — ЩОБ ЕФЕКТИВНО ВІДБУВАЛАСЯ ВЗАЄМОДІЯ ВИПРОМІНЮВАННЯ З РЕЧОВИНОЮ, НЕОБХІДНЕ СПІВПАДАННЯ ЕНЕРГІЇ ВИПРОМІНЮВАННЯ З РІЗНИЦЕЮ ЕНЕРГІЙ ПЕВНИХ СТАНІВ МОЛЕКУЛ E = h c /

18, cm 100 10   1  10 -110 -210 -310 -4 18, cm 100 10 1 10 -110 -210 -310 -4 10 -510 -610 -710 -8 радіо- частоти мікрохвильові частоти дальня ІЧ ближня ІЧ видима область ближня УФ дальня УФ рентгені вські промені -проме ніШКАЛА ЕЛЕКТРОМАГНІТНИХ ВИПРОМІНЮВАНЬ ЕНЕРГІЯ

19 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ЕЛЕКТРОНИ ВНУТРІШНІХІ ЗОВНІШНІХ ЕЛЕКТРОННИХ ОБОЛОНОК НУКЛОНИ В ЯДРАХ -РЕЗОНАНСНА (МЕСБАУРІВСЬКА)19 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ЕЛЕКТРОНИ ВНУТРІШНІХІ ЗОВНІШНІХ ЕЛЕКТРОННИХ ОБОЛОНОК НУКЛОНИ В ЯДРАХ -РЕЗОНАНСНА (МЕСБАУРІВСЬКА) СПЕКТРОСКОПІЯ ФОТОЕЛЕКТРОННА СПЕКТРОСКОПІЯ

20, cm 100 10   1  10 -110 -210 -310 -4 20, cm 100 10 1 10 -110 -210 -310 -4 10 -510 -610 -710 -8 радіо- частоти мікрохвильові частоти дальня ІЧ ближня ІЧ видима область ближня УФ дальня УФ рентгені вські промені -проме ні ЕНЕРГІЯСПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ

21 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ЕЛЕКТРОНИ ЗОВНІШНІХ ЕЛЕКТРОННИХ ОБОЛОНОК ЕЛЕКТРОННА СПЕКТРОСКОПІЯ (ВИДИМА І УФ) 21 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ЕЛЕКТРОНИ ЗОВНІШНІХ ЕЛЕКТРОННИХ ОБОЛОНОК ЕЛЕКТРОННА СПЕКТРОСКОПІЯ (ВИДИМА І УФ)

22, cm 100 10   1  10 -110 -210 -310 -4 22, cm 100 10 1 10 -110 -210 -310 -4 10 -510 -610 -710 -8 радіо- частоти мікрохвильові частоти дальня ІЧ ближня ІЧ видима область ближня УФ дальня УФ рентгені вські промені -проме ні ЕНЕРГІЯСПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ

23 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ КОЛИВАЛЬНІ РІВНІ ЕНЕРГІЇ МОЛЕКУЛ ІНФРАЧЕРВОНА СПЕКТРОСКОПІЯ 23 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ КОЛИВАЛЬНІ РІВНІ ЕНЕРГІЇ МОЛЕКУЛ ІНФРАЧЕРВОНА СПЕКТРОСКОПІЯ

24 - ІЧ СПЕКТРОСКОПІЯ – ФІЗИЧНИЙ МЕТОД ДОСЛІДЖЕННЯ, ЩО БАЗУЄТЬСЯ НА ВЗАЄМОДІЇ МОЛЕКУЛ РЕЧОВИН,24 — ІЧ СПЕКТРОСКОПІЯ – ФІЗИЧНИЙ МЕТОД ДОСЛІДЖЕННЯ, ЩО БАЗУЄТЬСЯ НА ВЗАЄМОДІЇ МОЛЕКУЛ РЕЧОВИН, ЩО ДОСЛІДЖУЮТЬСЯ З ІНФРАЧЕРВОНИМ (ТЕПЛОВИМ) ВИПРОМІНЮВАННЯМ. — ІНФРАЧЕРВОНІ ПРОМЕНІ ВИКЛИКАЮТЬ ПЕРЕХОДИ МІЖ ОБЕРТАЛЬНИМИ ТА КОЛИВАЛЬНИМИ РІВНЯМИ МОЛЕКУЛ ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ

25ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ валентні коливання деформаційні коливаннясиметричні асиметричні необхідною умовою є зміна дипольного моменту25ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ валентні коливання деформаційні коливаннясиметричні асиметричні необхідною умовою є зміна дипольного моменту молекул в процесі коливань

26 C O HH + -ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ необхідною умовою є зміна дипольного моменту26 C O HH + -ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ необхідною умовою є зміна дипольного моменту молекул в процесі коливань

27ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ джерело ІЧ променів зразок, що  дослід- жується зразок порів- няння27ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ джерело ІЧ променів зразок, що дослід- жується зразок порів- няння ДЕТЕКТОРпринципова схема приладу

28ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ поглинання,  хвильове число, см -1 область поглинання функціональних груп область28ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ поглинання, % хвильове число, см -1 область поглинання функціональних груп область “відбитків пальців”типовий ІЧ-спектр

29ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ - ЧАСТОТИ ПОГЛИНАННЯ ФУНКЦІОНАЛЬНИХ ГРУП Є ХАРАКТЕРИСТИЧНИМИ 29ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ — ЧАСТОТИ ПОГЛИНАННЯ ФУНКЦІОНАЛЬНИХ ГРУП Є ХАРАКТЕРИСТИЧНИМИ

30ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ поглинання функціональних груп Х-Н Х ≡ Х Х=Х Х-Х 30ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ поглинання функціональних груп Х-Н Х ≡ Х Х=Х Х-Х

31ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ 31ІНФРАЧЕРВОНА (ІЧ) СПЕКТРОСКОПІЯ

32, cm 100 10   1  10 -110 -210 -310 -4 32, cm 100 10 1 10 -110 -210 -310 -4 10 -510 -610 -710 -8 радіо- частоти мікрохвильові частоти дальня ІЧ ближня ІЧ видима область ближня УФ дальня УФ рентгені вські промені -проме ні ЕНЕРГІЯСПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ

33 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ОБЕРТАЛЬНІ РІВНІ ЕНЕРГІЇ МОЛЕКУЛ МІКРОХВИЛЬОВА (ОБЕРТАЛЬНА) СПЕКТРОСКОПІЯ ТГц спектроскопія 33 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ ОБЕРТАЛЬНІ РІВНІ ЕНЕРГІЇ МОЛЕКУЛ МІКРОХВИЛЬОВА (ОБЕРТАЛЬНА) СПЕКТРОСКОПІЯ ТГц спектроскопія

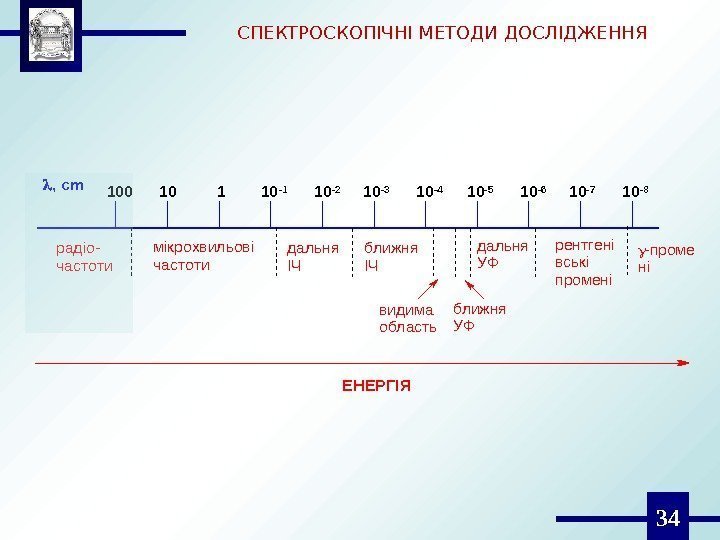

34, cm 100 10   1  10 -110 -210 -310 -4 34, cm 100 10 1 10 -110 -210 -310 -4 10 -510 -610 -710 -8 радіо- частоти мікрохвильові частоти дальня ІЧ ближня ІЧ видима область ближня УФ дальня УФ рентгені вські промені -проме ні ЕНЕРГІЯСПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ

35 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ РІВНІ ЕНЕРГІЇ ЕЛЕКТРОНІВ І ЯДЕР МАГНІТНІ СТАНИ ЯДЕРНИЙ МАГНІТНИЙ РЕЗОНАНС35 СПЕКТРОСКОПІЧНІ МЕТОДИ ДОСЛІДЖЕННЯ РІВНІ ЕНЕРГІЇ ЕЛЕКТРОНІВ І ЯДЕР МАГНІТНІ СТАНИ ЯДЕРНИЙ МАГНІТНИЙ РЕЗОНАНС ТА ЕЛЕКТРОННИЙ ПАРАМАГНІТНИЙ РЕЗОНАНС

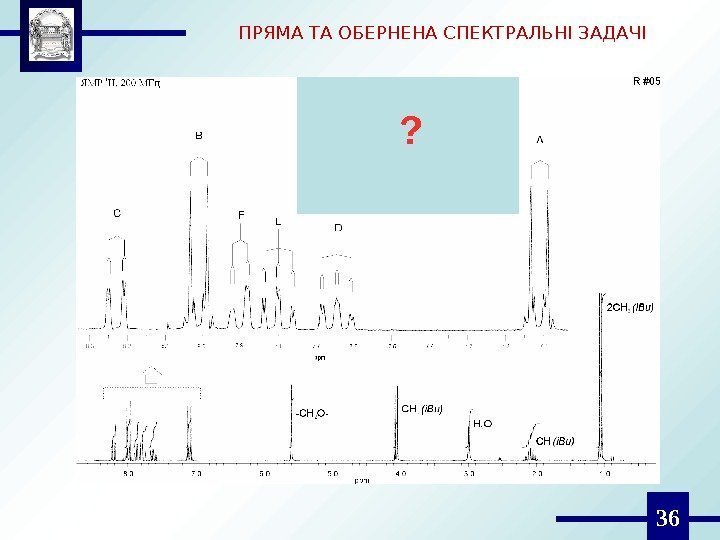

36 ПРЯМА ТА ОБЕРНЕНА СПЕКТРАЛЬНІ ЗАДАЧІ ? 36 ПРЯМА ТА ОБЕРНЕНА СПЕКТРАЛЬНІ ЗАДАЧІ ?
