1 Broad. Access Multiservice Access Platform © 2000

  • Размер: 9.0 Мб
  • Автор:
  • Количество слайдов: 77

Описание презентации 1 Broad. Access Multiservice Access Platform © 2000 по слайдам

 1 Broad. Access Multiservice Access Platform © 2000 ADC Telecommunications, Inc. All Rights Reserved. Broad. 1 Broad. Access Multiservice Access Platform © 2000 ADC Telecommunications, Inc. All Rights Reserved. Broad. Access Установка и эксплуатация

 2 Проблемы сети абонентского доступа • Увеличение требования в большей абонентской ёмкости • Увеличение длины 2 Проблемы сети абонентского доступа • Увеличение требования в большей абонентской ёмкости • Увеличение длины абонентского шлейфа. • Отсутствие новых инфраструктур • Требование в новых услугах ( Широкополосных )АТС Абоненты

 3 Решение проблем • Быстрое предоставление телефонных услуг.  • Увеличение абонентской ёмкости без особых 3 Решение проблем • Быстрое предоставление телефонных услуг. • Увеличение абонентской ёмкости без особых затрат. • Возможность использования существующей инфоструктуры. • Немедленное предоставление новых услуг (ISDN, ADSL, Data, и т. д. ) • Увеличение длины шлейфа. Несущая Расширенный абонентский щлейф RUCUАТС Существующие медные пары

 4 Кассета ёмкостью на 240 абонентов 4 Кассета ёмкостью на 240 абонентов

 5 Установка кассеты ON OFFP SDCVin. FAI LКонтроль l Услуги Питание Передача. ON TU- E 5 Установка кассеты ON OFFP SDCVin. FAI LКонтроль l Услуги Питание Передача. ON TU- E 15 ON TU- E 1 5 CP TLI 16 — CU -ELI 16 — CU-ELI 16 — CU- ELI 16 — CU -ELI 16 — CU- ELI 16 — CU-ELI 16 — CU —

 6 Установка системы  1 240 241 480 1 240 241  480 CU RU 6 Установка системы 1 240 241 480 1 240 241 480 CU RU кассета # 2 кассета # 1 УПРАВЛЯЮЩИЙкассета # 1 УПРАВЛЯЮЩАЯ

 7 Характеристики •  Цифровой мультиплексор / концентратор  – Быстродействующий мультиплексор с возможностью 7 Характеристики • Цифровой мультиплексор / концентратор – Быстродействующий мультиплексор с возможностью автоматического перехода в режим концентратора. • Полная прозрачность для АТС и абонента • Цифровые и аналоговые услуги – АОН и “Flash” • Разнообразие топологий сети с одновременным использованием разных передающих сред. • 2 W или V 5. x/CAS цифровой интерфейс к АТС. • Автоматическое конфигурирование системы & работа • Intra-call услуга • Автоматеческое тестирование / выдача результатов абонентского шлейфа. • Возможность модульного наращивания.

 8 • Экономическая эффективность и экономия пространства  при использовании интерфейсов  V 5. 2/2 8 • Экономическая эффективность и экономия пространства при использовании интерфейсов V 5. 2/2 W • 64/240/480 аб. ёмкость выносных окончаний • Поддержка до 3840 абонентских линий , используя V 5. 2 • Большая ёмкость и компактность станционного блока ( CU ) • «Горячее» резервирование по контролю, питанию и передаче • Стандартный протокол управления системой (SNMP) • Простота в эксплуатировании • Модульный характер адаптации системы к Широкополосным услугам Характеристики

 9 Использование(Апликации) •  Немедленное предостовление услуг связи новым абонентам •  Увеличение ёмкости существующей 9 Использование(Апликации) • Немедленное предостовление услуг связи новым абонентам • Увеличение ёмкости существующей сети • Используется как экономичная оптическая передающая система • Предоставление узкополосных/широкополосных услуг по передаче данных • Быстрое развертывание системы с использованием радио-линков • Замена устаревших АТС • Временное предоставление услуг связи

 10Ёмкость системы КОЛ-ВО Линий на одной POTS плате 16 Абонентских плат на полке 15 Абонентских 10Ёмкость системы КОЛ-ВО Линий на одной POTS плате 16 Абонентских плат на полке 15 Абонентских линий на полке 240 Полок на CU (2 W) 2 Полок на RU (2 W) 2 RU в системе — PDH кольцо 8 RU в системе — SDH кольцо 12 RU в системе — звезда 16 RU в Add/Drop Линке 5 E 1 TDM (ИКМ) Потоков в системе 32 E 1 — медь /2 Mbit/- HDSL потоков на плате 4 E 1/HDSL/PDH/SDH плат на полке 2 V 5. x портов в системе (CU) максимум

 11 Интерфейс к АТС • V 5. 1 ETS 300 -324 -1 • V 5. 11 Интерфейс к АТС • V 5. 1 ETS 300 -324 -1 • V 5. 2 ETS 300 -347 -1 • 2 W • E 1 (ИКМ) ( коммутируемый и не коммутируемый ) • STM-1 UNI

 12 CU-RU Передающая среда • SDH STM-1 • SDH STM-4  • 34 Mbit/s (PDH) 12 CU-RU Передающая среда • SDH STM-1 • SDH STM-4 • 34 Mbit/s (PDH) Стекловолокно • E 1 (G. 703) по меди • HDSL (2 Mbit/s) по меди

 13 Услуги связи • POTS (Аналоговые) • Таксофоны • U-ISDN, 2 B 1 Q/4 B 13 Услуги связи • POTS (Аналоговые) • Таксофоны • U-ISDN, 2 B 1 Q/4 B 3 T • 64 кбит/с 2 W • N x 64 кбит/с (V. 35/36, G. 703) • PLAR, магнето , связывающая линия , удалённая УАТС • 2/4 W+E&M • LLSI выделенные(арендованные) линии • DDI, DDO • 10 Base. T ( по ADSL) • E 1(G. 703) • ADSL

 14 Топологии Сети Broad. Access Multiservice Access Platform 14 Топологии Сети Broad. Access Multiservice Access Platform

 15 Топология Точка к Точке( P-T-P)HDSL, E 1,  Стекловолокно, Радио АТСАТС До 480 2 15 Топология Точка к Точке( P-T-P)HDSL, E 1, Стекловолокно, Радио АТСАТС До 480 2 W или до 32 x V 5. X/CAS

 16 Топология Звезда Медь (HDSL, E 1) RU#1 RU#2 Стекловолокно (PDH, SDH) RU#3 Радио (E 16 Топология Звезда Медь (HDSL, E 1) RU#1 RU#2 Стекловолокно (PDH, SDH) RU#3 Радио (E 1, E 3)1 240 241 480 CU Полка # 2 Полка # 1 Управляющая V 5. X/CAS 1 128 129 241 240 480 С использованием различных передающих сред

 17 Топология Кольцо STM-4 КОЛЬЦОRU#1 RU#2 RU#4 RU#3 АТСАТС 1 240 До 480 2 W 17 Топология Кольцо STM-4 КОЛЬЦОRU#1 RU#2 RU#4 RU#3 АТСАТС 1 240 До 480 2 W или до 32 x V 5. X/CAS 1 128 129 240 241 480 По цифровым потокам ( ИКМ -30, радио или стекловолокно ) Все RU в одной передающей среде

 19 V 5. X/CAS через SDH - Удалённый CU V 5. X/CAS Протокол ADMADM E 19 V 5. X/CAS через SDH — Удалённый CU V 5. X/CAS Протокол ADMADM E 1 E 1 ADMADM 480 RU#3 RU#2 E 1 E 1 STM-4 Кольцо Соединение CU и RU по любой среде (2 W, ИКМ , HDSL, Стекловолокно )E 1 E 1 RU#1 CU#

 20 Использование встроенного SDH  (STM 4) 1 480 RU#1 1 480 RU#3 RU#2 STM-4 20 Использование встроенного SDH (STM 4) 1 480 RU#1 1 480 RU#3 RU#2 STM-4 Кольцо 2 W/V 5. X/CAS E 1 E 1 CU#1#

 21 ADSL POTS ISDN ADSL 10 Base-T POTS 10 Base-TPOTSSDH (STM-1, STM-4) Защищённое кольцо. V 21 ADSL POTS ISDN ADSL 10 Base-T POTS 10 Base-TPOTSSDH (STM-1, STM-4) Защищённое кольцо. V 5. 1/V 5. 2 E 1 STM-1 CU ATM/ IPДАННЫЕ АТС RU RU RU Применение STM-1, STM-4 Пример

 22 Broad. Access Architecture Building blocks Br. Broad. Access Multiservice. Access Platform 22 Broad. Access Architecture Building blocks Br. Broad. Access Multiservice. Access Platform

 23 Системная плата • Многофункциональная архитектура системной платы • TDM, SDH, ATM шины  • 23 Системная плата • Многофункциональная архитектура системной платы • TDM, SDH, ATM шины • Одновременное предоставление широкополосных & узкополос ных услуг • Высокоскоростной ATM трафик • Перспектива в развитии TDM Шина SDH Шина ATM Шина POTS, ISDN, Данные , V 5. 1/V 5. 2, коммутируемые 2 Mbit/s & специальные услуги Nx 2 Mbit/s трибы Широкополосный ATM/IP трафик пакетных данных

 24 Системные шины CPU + MATRIX Резерв LINE CARD #1 LINE CARD #3 L INE 24 Системные шины CPU + MATRIX Резерв LINE CARD #1 LINE CARD #3 L INE CARD #2 LINE CARD #4 TRUNK CARD #1 SDH LINKMatrix#14 ATMx CPT#15 TDM Шина Сигнальная Шина COM_BUS (STM-1) CELL Bus TRUNK CARD #2 Full

 25 TDM Шина – Управляющая полка(Мастер) 1 2  3  4  5 25 TDM Шина – Управляющая полка(Мастер) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 LI LI LI LI/ ATM CPT/ CPTE SDH/ ONTU /HDS L/LTM PSDC/ PSRG PSDC/P SRG 2 M ИКМ 8 M ИКМ / 4 Q ИКМ Полный 8 M ИКМ / 4 Q ИКМ 2 слота получают 2 M К управляемой полке(Слейв)

 26 TDM Шина – Управляемая полка(Слейв) 1 2  3  4  5 26 TDM Шина – Управляемая полка(Слейв) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 LI LI LI LI CPT- S ONTU /HDS/ LTM PSDC/ PSRG 2 M TDM 2 M От Управляющей полки Q 8 M

 27 Архитектура шины TDM Слот # 19 Слот # 18 Полка # 1 ( Мастер 27 Архитектура шины TDM Слот # 19 Слот # 18 Полка # 1 ( Мастер ) Slot # 18 Полка # 2 ( Слейв ) TDM (ИКМ) matrix (CPT) Полка # 1 ( Мастер ) Полка # 2 ( Слейв ) СЛОТ #15 СЛОТ #15 И н т е р ф е й с п е р е д а ч и А б о н е н т с к и й и н т е р ф е й с RU/CU 1/2*2 Mbit/s #1 1/4*8 Mbit/s #1 1/2*2 Mbit/s #15 1/4*2 Mbit/s #15 8 Mbit/s #15 1/2*2 Mbit/s #16 1/4*8 Mbit/s #16 1/2*2 Mbit/s #30 1/4*8 Mbit/s #30 Слот # 19 Слот #

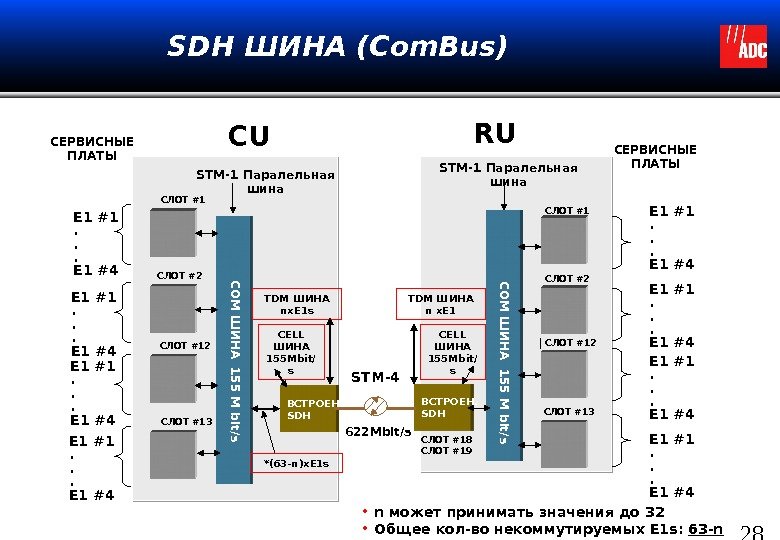

 28 SDH ШИНА (Com. Bus) CU RU ВСТРОЕН. SDHСЛОТ #1 СЛОТ #2 СЛОТ #1155 M 28 SDH ШИНА (Com. Bus) CU RU ВСТРОЕН. SDHСЛОТ #1 СЛОТ #2 СЛОТ #1155 M bit/s CO M Ш ИНА СЛОТ #18 СЛОТ #19622 Mbit/s СЕРВИСНЫЕ ПЛАТЫ СЛОТ #13 • n может принимать значения до 32 • Общее кол-во некоммутируемых E 1 s: 63 -n. STM-1 Паралельная шина СЛОТ #13 СЕРВИСНЫЕ ПЛАТЫ STM-4 155 M bit/s CO M Ш ИНАSTM-1 Паралельная шина *(63 -n)x. E 1 s CELL ШИНА 155 Mbit/ s. TDM ШИНА nx. E 1 s TDM ШИНА n x Е 1 CELL ШИНА 155 Mbit/ s СЛОТ #2 СЛОТ #12 E 1 #1. . . E 1 #4 E 1 #1. . . E 1 #

 29 Cell Шина SDH ПЛАТА ATM MATRIXSDH ПЛАТА ADSL ПЛАТА 155 M bit/s CELL Шины 29 Cell Шина SDH ПЛАТА ATM MATRIXSDH ПЛАТА ADSL ПЛАТА 155 M bit/s CELL Шины 155 M bit/s STM-4 622 Mbit/s CELL Шина RU CU СЛОТ #13 P O T SA D S LSTM-1/STM-4 TDM ШИНАПЛАТА ATM MATRIX ANY SLOT 1 TO 13 Данные ГОЛОСSP SPCELL Шина ATM

 30 Блок-схема CU(TDM ШИНА )  Matrix Коммут. CPU ЦП Блок Управления ( MU)Блок Синхрон-ии. 30 Блок-схема CU(TDM ШИНА ) Matrix Коммут. CPU ЦП Блок Управления ( MU)Блок Синхрон-ии. Внутренние ИКМ потоки Транспорт. сред а DC/DC Преобраз. Общее Управление CPT Плата. PSDCАбонент. Платы Передачи

 31 RU Block Diagram (TDM Bus)  Matrix Коммут CPU ЦП Блок Тестир. Блок Синхрон-ии. 31 RU Block Diagram (TDM Bus) Matrix Коммут CPU ЦП Блок Тестир. Блок Синхрон-ии. Внутренние ИКМ потоки Транспорт. сред а DC/DC Преобраз. 1 480 Общее Управление CPTE Плата. PSRGАбонент. Платы Передачи Ringer

 32 Компановка управляющей полки • Слоты с 1 по 13 имеют доступ к Com Шине 32 Компановка управляющей полки • Слоты с 1 по 13 имеют доступ к Com Шине и SLIF Шине , только в управляющей полке • Одна плата контроля с полным резервированием 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 P S D C — P S R G BACKUP P S D C — P S R GS T M 4 — O N T U — H D S L — L T ML I L I L I L IL I ADSL ADSL ADSL ADSL V 5. 1 V 5. 2 V 5. 2 E 1 s E 1 s E 1 s E 1 s L I — A T M S T M 4 — O N T U — H D S L — L T M Питание. Транспорт Сервисные платы Контроль C P T — C P T

 33 Компановка управляемой полки 1 2 3 4  5  6  7 33 Компановка управляемой полки 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 C P T — C P T E — C P T S P S D C — P S R G BACKUP C P T — C P T E — C P T S P S D C — P S R GS T M 4 — O N T U — H D S L — L T MА Б О Н Е Н Т И Н Т Е Р Ф Е Й С А Б О Н Е Н Т И Н Т Е Р Ф Е Й СА Б О Н Е Н Т И Н Т Е Р Ф Е Й СА Б О Н Е Н Т И Н Т Е Р Ф Е Й СА Б О Н Е Н Т И Н Т Е Р Ф Е Й С

 34 Резервирование • Питание – PSDC-40 – PSRG-40 • Контроль + Управление + Тестирование +Matrix 34 Резервирование • Питание – PSDC-40 – PSRG-40 • Контроль + Управление + Тестирование +Matrix (Коммутация) – CPT/ CPTE / CPTS – ATMx – STM-1/UNI • Транспорт – SDH – PDH – LTM – HDSL • Двойной вход Внешней сигнализации • Двойной вход по питанию

 3537 Платы Питания Br. Broad. Access Multiservice. Access Platform 3537 Платы Питания Br. Broad. Access Multiservice. Access Platform

 36 PSDC-40 характеристики • Устанавливается в CU • Входное напряжение 41 -72 В • Преобразовывает 36 PSDC-40 характеристики • Устанавливается в CU • Входное напряжение 41 -72 В • Преобразовывает номинальное напряжение -48/-60 В в напряжения, необходимые для функционирования системы. • Обеспечивает фильтрацию входного номинального напряжения. • Выдача информации о сигнализации, состоянии, идентификационных номерах посредством УУ. • Максимальное кол-во в полке- 2 ( ативный , резервный ) • Установка / замена под напряжением

 37 PSRG-40 характеристики • Устанавливается в RU • Включает все функции PSDC-40 • Конфигурируемый генератор 37 PSRG-40 характеристики • Устанавливается в RU • Включает все функции PSDC-40 • Конфигурируемый генератор звонков – Напряжение звонка 70 В / 90 В – Частота звонка 16. 6 Гц / 20 Гц / 25 Гц / 30 Гц • Максимальное кол-во в полке- 2 ( ативный , резервный )

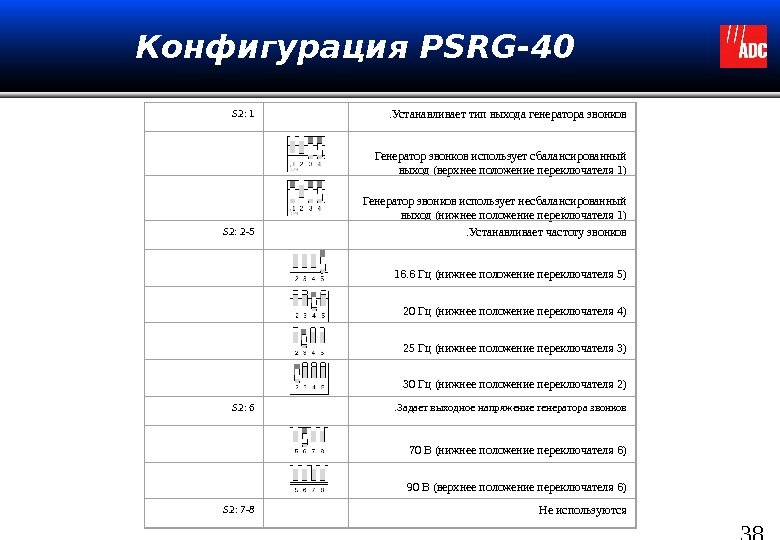

 38 Конфигурация PSRG-40 S 2: 1  Устанавливает тип выхода генератора звонков. Генератор звонков использует 38 Конфигурация PSRG-40 S 2: 1 Устанавливает тип выхода генератора звонков. Генератор звонков использует сбалансированный выход (верхнее положение переключателя 1) Генератор звонков использует несбалансированный выход (нижнее положение переключателя 1) S 2: 2 -5 Устанавливает частоту звонков. 16. 6 Гц (нижнее положение переключателя 5) 20 Гц (нижнее положение переключателя 4) 25 Гц (нижнее положение переключателя 3) 30 Гц (нижнее положение переключателя 2) S 2: 6 Задает выходное напряжение генератора звонков. 70 В (нижнее положение переключателя 6) 90 В (верхнее положение переключателя 6) S 2: 7 -8 Не используются

 39 Транспортные платы Broad. Access Multiservice Access Platform 39 Транспортные платы Broad. Access Multiservice Access Platform

 40 Транспортные платы • G. 703 интерфейс(ИКМ) – LTM 2/4 / LTM 2/4 -F • 40 Транспортные платы • G. 703 интерфейс(ИКМ) – LTM 2/4 / LTM 2/4 -F • HDSL E 1 Интерфейс – HDSL 2/4 / HDSL 2/4+F • PDH Стекловолокно – ONTU-E 1 / ONTU-E 1 F – ONTU-E 15 / ONTU-E 15 -F • SDH Стекловолокно – STM-

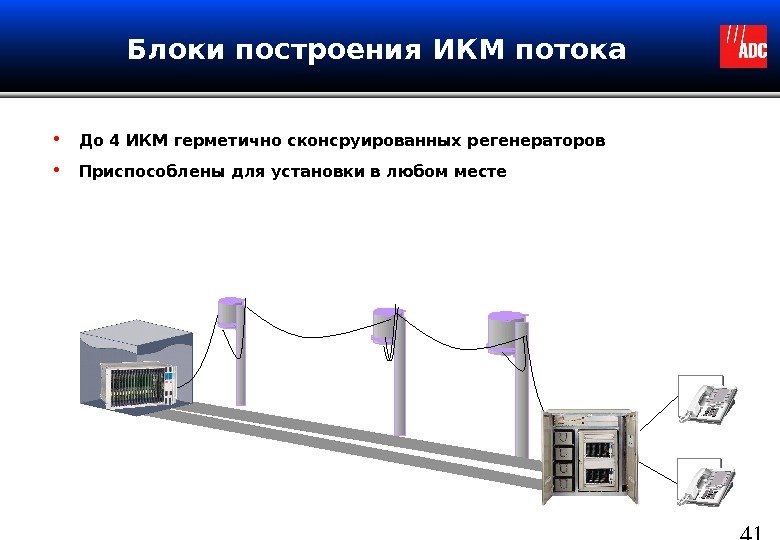

 41 Блоки построения ИКМ потока • До 4 ИКМ герметично сконсруированных  регенераторов • Приспособлены 41 Блоки построения ИКМ потока • До 4 ИКМ герметично сконсруированных регенераторов • Приспособлены для установки в любом месте

 42 Параметры ИКМ потока Диаметр жилы AWG Мах. длина шлеифа  при  затухании 42 42 Параметры ИКМ потока Диаметр жилы AWG Мах. длина шлеифа при затухании 42 Дб Сопротивлен. шлейфа ( Ом / км ) Падение напряжения (V/km) 0. 4 мм 26# 1. 6 км 277 8. 31 0. 5 мм 24# 2. 0 км 172 5. 16 0. 6 мм 22# 2. 2 км 123 3. 69 0. 9 мм 19# 3. 7 км 53 1. 59 • Максиьально допустимое затухание между соседними регенераторами : 42 d. B (@ 1 M Гц ) • Падение напряжения : 7 В • LTM 4+F Мощность удаленного питания : 60 м A @ 50/60 В

 43 LTM 4 - Характеристики • Устанавливается : CU & RU слоты-18 и 19 43 LTM 4 — Характеристики • Устанавливается : CU & RU слоты-18 и 19 • 4 порта E 1( ИКМ ), 4 W, G. 703 • Длина линии 1. 3 Km для 0. 5 мм жилы • Допустимое затухание : 36 Дб

 LTM 4 -Органы настройки. E R 1 E R 2 E R 3 E R LTM 4 -Органы настройки. E R 1 E R 2 E R 3 E R 4 A C T I V E J P 1 J P 2 J P 3 J P 4 J P 9 J P 1 0 J P 1 1 J P 1 2 J P 1 3 J P 1 4 J P 1 5 J P 1 6 J P 1 7 J P 1 8 L T M 4 J P 2 0 J P

 LTM 4 -Визуальный контроль. МЕСТО ОПИСАНИЕ ФУНКЦИЯ LD 1  зелёный С. ДИОД  ВКЛ LTM 4 -Визуальный контроль. МЕСТО ОПИСАНИЕ ФУНКЦИЯ LD 1 зелёный С. ДИОД ВКЛ – Плата Работоспособна ВЫКЛ – Сбой потока , платы , конф — ции LD 2 красный С. ДИОД ВКЛ – сбой потока # 0 ВЫКЛ — поток # 0 функционирует нормально LD 3 красный С. ДИОД ВКЛ – сбой потока # 1 ВЫКЛ — поток # 1 функционирует нормально LD 4 красный. С. ДИОД ВКЛ – сбой потока # 2 ВЫКЛ — поток # 2 функционирует нормально LD 5 красный С. ДИОД ВКЛ – сбой потока # 3 ВЫКЛ — поток # 3 функционирует нормально

 46 LTM 4 – Установка перемычек. ПЕРЕМЫЧКИ УСТАНОВКА ФУНКЦИЯ JP 1 -JP 4  J 46 LTM 4 – Установка перемычек. ПЕРЕМЫЧКИ УСТАНОВКА ФУНКЦИЯ JP 1 -JP 4 J P 1 J P 2 J P 3 J P 4 # 3 # 2 # 1 # 0 CH. M O DUL E EXIST Управление использования потока платы I ВКЛ. — поток закрыт ВЫКЛ. – поток открыт JP 9 -JP 10 (CH#0), JP 12 -JP 13 (CH#1), JP 15 -JP 16 (CH#2), JP 18 -JP 19 (CH#3) J P 9 J P 1 0 Управление импедансом Передачи потока ВКЛ (обе перемычки) — импеданс 75Ω ВЫКЛ (обе перемычки) — импеданс 120Ω JP 11 (CH#0), JP 14 (CH#1), JP 17 (CH#2), JP 20 (CH#3) JP 11 Управление импедансом Приёма потока ВКЛ (обе перемычки) — импеданс 75Ω ВЫКЛ (обе перемычки) — импеданс 120Ω

 47 LTM 4+F -  Установка перемычек. ПЕРЕМЫЧКИ УСТАНОВКА ФУНКЦИЯ S 1 -S 4 47 LTM 4+F — Установка перемычек. ПЕРЕМЫЧКИ УСТАНОВКА ФУНКЦИЯ S 1 -S 4 S 1 CUR-LOOPFEED#3 S 2 CUR-LOOPFEED#2 S 3 CUR-LOOPFEED#1 S 4 CUR-LOOPFEED#0 Управление удаленным питанием : FEED# (в право) –питание включено CUR-LOOP (в лево) – петля по току J P 5 -J P 8 JP 5 JP 6 JP 7 JP 8 (2) (1 ) (3) Управление режимом питания 1 -2 — “Multiple Repeaters”режим 2 -3 — “Single Repeater” режим

 48 Передача по ИКМ CU Z 0 Абонентские цепи Коммутация ИКМ G. 703 интерфейс Z 48 Передача по ИКМ CU Z 0 Абонентские цепи Коммутация ИКМ G. 703 интерфейс Z 0 RU G. 703 LTM A ЦA Ц LTM

 49 HDSL/E 1 - Медь регенератор RUрегенератор • Использование обычной медной пары • Высокая помехозащищённость 49 HDSL/E 1 — Медь регенератор RUрегенератор • Использование обычной медной пары • Высокая помехозащищённость • Увеличение длины ИКМ шлейфа • Возможность удаленного питания регенераторов • До 2 герметично сконсруированных регенераторов • Приспособлены для установки в любом месте HDSL-E 1 4 W

 50 Параметры HDSL потока Диаметр жилы ( мм ) Потери на  260 k Гц 50 Параметры HDSL потока Диаметр жилы ( мм ) Потери на 260 k Гц (d. B/ км ) Сопротивление шлейфа ( / км ) Длина шлейфапри потерях в 30 d. B ( км ) 0. 4 13. 94 273. 2 2. 51 — 3. 30 0. 51 10. 47 170. 2 3. 35 — 4. 40 0. 61 8. 14 106. 3 4. 30 — 5. 70 0. 91 5. 74 52. 8 6. 10 — 8.

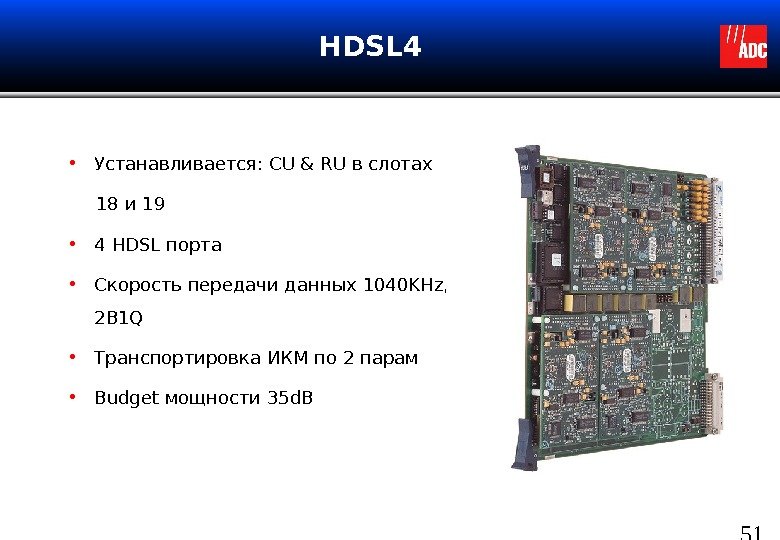

 51 HDSL 4 • Устанавливается : CU & RU в слотах  18 и 19 51 HDSL 4 • Устанавливается : CU & RU в слотах 18 и 19 • 4 HDSL порта • Скорость передачи данных 1040 KHz, 2 B 1 Q • Транспортировка ИКМ по 2 парам • В udget мощности 35 d.

 52 HDSL 4  - Внешний вид. E R 3 E R 1 O K 52 HDSL 4 — Внешний вид. E R 3 E R 1 O K J P 1 E R 4 E R 2 J P 5 J P 6 J P 7 J P 8 J P 9 J P 1 0 J P 1 1 J P 1 2 J P 2 J P 3 J P 4 H D S L

 53 HDSL- Светодиоды. МЕСТО ОПИССАНИЕ ФУНКЦИЯ LD 1 зелёный С. ДИОД ВКЛ –  Плата 53 HDSL- Светодиоды. МЕСТО ОПИССАНИЕ ФУНКЦИЯ LD 1 зелёный С. ДИОД ВКЛ – Плата Работоспособна ВЫКЛ – Сбой потока , платы, конф-ции LD 2 красный С. ДИОД ВКЛ – сбой потока #0 ВЫКЛ — поток #0 функционирует нормально LD 3 красный С. ДИОД ВКЛ – сбой потока #1 ВЫКЛ — поток #1 функционирует нормально LD 4 красный. С. ДИОД ВКЛ – сбой потока #2 ВЫКЛ — поток #2 функционирует нормально LD 5 красный С. ДИОД ВКЛ – сбой потока #3 ВЫКЛ — поток #3 функционирует нормально

 54 HDSL 4 -  Установка перемычек перемычка установка функция JP 1 – CH#1 JP 54 HDSL 4 — Установка перемычек перемычка установка функция JP 1 – CH#1 JP 2 – CH#2 JP 3 – CH#3 JP 4 – CH#4 Управление использованием каналов HDSL Канал открыт Канал закрыт JP 5 – JP 6 (CH#1) JP 7 – JP 8 (CH#2) JP 9 – JP 10 (CH#3) JP 11 – JP 12 (CH#4) Управление малым(антикорозийным)током Источник малого тока(обычно в CU) Нагрузка малого тока ( обычно в RU)

 55 HDSL 4+F -  Установка перемычек перемычка установка функция JP 1 – CH#1 JP 55 HDSL 4+F — Установка перемычек перемычка установка функция JP 1 – CH#1 JP 2 – CH#2 JP 3 – CH#3 JP 4 – CH#4 Управление использованием каналов HDSL Канал открыт Канал закрыт JP 5 – JP 6 (CH#1) JP 7 – JP 8 (CH#2) JP 9 – JP 10 (CH#3) JP 11 – JP 12 (CH#4) Управление малым(антикорозийным)током Источник малого тока(обычно в CU) Нагрузка малого тока ( обычно в RU) Источник удалённого питания

 56 HDSL 2+F – Удалённое питание HDSL 2 -FCU RU HDSL канал +регенератор Питание RF 56 HDSL 2+F – Удалённое питание HDSL 2 -FCU RU HDSL канал +регенератор Питание RF WC JP 5 JP 6 JP 7 JP 8 JP 9 JP 12 JP 10 JP 11 HDSL 2 -FCU RU HDSL канал + 2 регенератора Питание RF WCJP 5 JP 6 JP 7 JP 8 JP 9 JP 12 JP 10 JP

 57 PDH - Стекловолокно • Скорость передачи : 34 МГц  ( 16 x 2 57 PDH — Стекловолокно • Скорость передачи : 34 МГц ( 16 x 2 M бит / с) по одной паре • Возможность подключения до 4 -хвнешних E 1 (ИКМ-30) потоков • 1310/1550 нм Single режим • Бюджет мощности 19 d. B-1310 нм / 29 d. B – 1550 нм • Нет ограничений на мин. расстояние CU-RU • Автоматическая 1+1 защита(Резервирование) V 5. XСтекловолокно RU CUАТСАТС

 58 E 1 E 1 с с LTM платы Использование Оптической среды  ( Пример 58 E 1 E 1 с с LTM платы Использование Оптической среды ( Пример ) 1 240 Стекловолокно 4 4 Внешних E 1 — ONTUE 1 — ONTU Данные До. До 480 2 W илиили додо 32 x V 5. X/CAS G.

 59 ONTU-E 1 • Устанавливается : CU & RU в слотах  18 и 19 59 ONTU-E 1 • Устанавливается : CU & RU в слотах 18 и 19 • Оптический интерфейс , 16 E 1, 34 M бит / с , 4 внешних E 1 (опция) • 1310 нм Single режим • Автоматическое закрытие лазера • Автоматический перезапуск • 19 d. B бюджет мощности • FC-PC коннектор • Авт. 1+1 защита (опция)

 60 ONTU-E 1  Внешний вид. P r o t e c t i v 60 ONTU-E 1 Внешний вид. P r o t e c t i v e. C a p ( T x ) ( R x ) R S T O KE R R R x T x J P 1 1 O N T U —

 61 ONTU - Перемычки. JP 11 EXT Перемычка разрешает ( В право ) или 61 ONTU — Перемычки. JP 11 EXT Перемычка разрешает ( В право ) или запрещает ( в лево)Использование 4 внешних Е 1 Положение перемычек в CU должно быть идентично положению в RU.

 62 ONTU - Светодиоды. МЕСТО ОПИСАНИЕ ФУНКЦИЯ OK (LD 1) Зелёный С. диод ВЫКЛ – 62 ONTU — Светодиоды. МЕСТО ОПИСАНИЕ ФУНКЦИЯ OK (LD 1) Зелёный С. диод ВЫКЛ – Сбой ONTU МИГАЕТ — ONTU в резервном режиме ВКЛ. — ONTU функционирует нормально ERR (LD 2) Красный С. диод ВКЛ. — Сбой ONTU ВЫКЛ — ONTU функционирует нормально TX (LD 3) Красный С. диод ВКЛ. – Сбой лазерного передатчика ВЫКЛ — Передатчик функционирует нормально RX (LD 4) Красный С. диод ВКЛ. – Нет приёма ВЫКЛ- Приёмник функционирует нормально RESTART Кнопочный переключатель Перезапуск передатчика после закрытия ИЛИ В случае конфигурации с резервированием, ONTU чья кнопка нажата переходит в активный режим

 63 Линейные платы 63 Линейные платы

 64 Абонентские интерфейсы LI 16 POTS  Аналоговый абонент 16 LI 16 M Таксофон , 64 Абонентские интерфейсы LI 16 POTS Аналоговый абонент 16 LI 16 M Таксофон , 12/16 к. Гц на порт 16 LLSI 2 W/4 W Арендованные(выделенные) линии 4 or 8 LI-4 WE&M 2 W/4 W Линии с сигнализацией типа E&M 5 ISDNE 2 B 1 Q интерфейс 6 DAT 64 -CO 64 кбит / с канал , G. 703 двунаправленный 8 LI-PLAR «Горячая» линия 16 LI-RMT Подключение абонента к удалённой УАТС 16 LILI 16 Р Програмируемый аналоговый интерфейс 16 LI 4 E 1 ИКМ 30 Интерфейс 4 LI-ADSL 4 P ADSL по ИКМ 30 ( с подключением POTS)

 65 LI 16 -CU-E • Устанавливается : CU в слоты с 1 по 15 • 65 LI 16 -CU-E • Устанавливается : CU в слоты с 1 по 15 • Рабочая пара в RU: LI 16 -RU-E • 16 каналов 2 W 600 Ом , POTS • Выполняет функцию разговорного и сигнального интерфейса между АТС и системой( CU) • Принимает сигнал звонка от АТС • Передаёт пульсы набора в АТС.

 66 LI 16 -RU-E • Устанавливается : RU в слоты с 1 по 15 • 66 LI 16 -RU-E • Устанавливается : RU в слоты с 1 по 15 • Рабочая пара в CU: LI 16 -CU-E или LI-4 E 1 ( для V 5. 2) • 16 каналов 2 W 600 Ом , POTS • Выполняет функцию разговорного и сигнального интерфейса между абонентом и системой( RU) • Выдаёт посылку вызова абоненту • Обнаруживает и передаёт импульсы набора от абонента • Содержит реле тестирования.

 67 LI 16 – Плата высокой плотности. A C T I V E E R 67 LI 16 – Плата высокой плотности. A C T I V E E R R O R L I 1 6 -C U —

 68 LI 16 -CU Блок схема ( один порт) Контроль Набора ДЕТЕКТОР ЗВОНКАКОДЕК C O 68 LI 16 -CU Блок схема ( один порт) Контроль Набора ДЕТЕКТОР ЗВОНКАКОДЕК C O I L К А Т У Ш ВЫХ ВХ БАЛАНС. СХЕМА РЕЛЕ НАБОРА К АТССигнализация От CPT Пер. Шина Внутр. ИКМ шина Пр. Шина Плата в слоте u. P (СРТ) Интерф. ЗЕЛЁНЫЙ СВЕТОДИОД КРАСНЫЙ СВЕТОДИОД A B Сканирование , Статус, Контроль C O I L

 69 LI 16 -RU БЛОК СХЕМА (одиночный порт) СКАНИРОВАНИЕ СТАТУСА КОНТРОЛЬ ИНДИКАТОР АКТИВИЗАЦИИ ИНДИКАТОР СБОЯ 69 LI 16 -RU БЛОК СХЕМА (одиночный порт) СКАНИРОВАНИЕ СТАТУСА КОНТРОЛЬ ИНДИКАТОР АКТИВИЗАЦИИ ИНДИКАТОР СБОЯ КОНТРОЛЬ ЗВОНКА(ОТ СРТ) КАРТА В СЛОТЕ ОПРЕДЕЛИТЕЛЬ ПОДНЯТИЯ ТРУБКИ КОДЕК КОНТРОЛЬ ЗВОНКАu. P ИНТЕРФЕЙС СИГНАЛ ПОДНЯТИЯ ТРУБКИ A B ВХ ВЫХ. ШИНА ВХ. ШИНАВНУТРЕННЯЯ ИКМ ШИНАК ГЕНЕРАТОРУ ЗВОНКА C O I LHYBRI

 70 ISDNE-CU • Устанавливается : CU в слотах от 1 до  15 • Рабочая 70 ISDNE-CU • Устанавливается : CU в слотах от 1 до 15 • Рабочая пара в RU: ISDNE-RU • 6 портов, ISDN BRI интерфейс • 2 B+D, 160 Кбит / С , 2 w • Линейный код 2 B 1 Q • Активация / Деактивация • Автоматическая синхронизация

 71 ISDNE-RU • Устанавливается : в RU в слотах от 1 до 15 • Рабочая 71 ISDNE-RU • Устанавливается : в RU в слотах от 1 до 15 • Рабочая пара в CU: ISDNE-CU или LI 4 E 1 (V 5. 2) • 6 Voltage feeding enable/disable Портов, ISDN BRI интерфейс • 2 B+D, 160 кбит / с , 2 w • Линейный код 2 B 1 Q • Тестирование линий • Активация / Деактивация удалённого питания

 72 ISDNE  ПЛАТА - 2 B 1 Q Интерфейс Красный С. ДИОД : ВКЛ 72 ISDNE ПЛАТА — 2 B 1 Q Интерфейс Красный С. ДИОД : ВКЛ – Сбой платы ВЫКЛ – Функционирует нормально Мигает – Потеря связи с другим концом Зелёный С. ДИОД : ВКЛ – Функционирует нормально ВЫКЛ — Плата не работает Мигает- Установление связи Жёлтый С. ДИОД : ВКЛ – Порт активен ВЫКЛ – Порт не активен Мигание – Попытка активизации

 73 Назначение каналов( TS) для ISDN С    D D B 1 B 73 Назначение каналов( TS) для ISDN С D D B 1 B 2 B 1 B 2 TS 1 порт 2 порт 3 порт 4 порт 5 порт 6 порт D 1 D 2 D 3 D 4 D 5 D 6 16 кбит / с

 74 DAT 64 -CO • Устанавливается : CU И RU в слотах с 1 до 74 DAT 64 -CO • Устанавливается : CU И RU в слотах с 1 до 15 • 8 портов 4 W G. 703, 64 кбит / с • Двунаправленный интерфейс

 75 D A T 6 4 -C OE R RA C TR X 1 R 75 D A T 6 4 -C OE R RA C TR X 1 R X 2 R X 3 R X 4 R X 5 R X 6 R X 7 R X 8 J 1 S 1 DAT 64 -CO — 64 Kbit/s ERR – сбой в одном из каналов ACT – один из каналов активен RX 1 to RX 8: порт принимает данные

 76 Конфигурация платы. CURU J 1 (1) S 1 (2)(3)(4 )(5)(6)(7)(8) Sub 1 Sub 8 76 Конфигурация платы. CURU J 1 (1) S 1 (2)(3)(4 )(5)(6)(7)(8) Sub 1 Sub 8 Плата в CU Плата в RU CU : ВНИЗ ( По умолчанию ) RU : ВВЕРХ – Канал в постоянное пользование ВНИЗ – Аллокация по поступлению сигнала

 77 LI-ADSL 4 P • Устанавливается : RU в слоты с 1 по 15 • 77 LI-ADSL 4 P • Устанавливается : RU в слоты с 1 по 15 • 4 ADSL (LI-ADSL 4 P) канала , включая POTS и Splitter • Режим работы- G. DMT или G. Lite • Сконструирована для работы с Е

 78 • Абонентский интерфейс :  • 8 X N 64 по 2 W , 78 • Абонентский интерфейс : • 8 X N 64 по 2 W , до 1 Mhz • 4 X E 1 -2 M Гц G 703/704 по 4 W • Broadaccess интерфейс : • 1 X 8 M Гц TDM шина • SDH шина 155 M Гц • Хар-ки : • Устанавливается RU и / или CU в слоты с 1 по 15 • Мониторинг • Тестирование • Тревоги • Статус LI-8 NX 64 Плата
