Описание презентации 1 2 Возбуждение сердечной мышцы обуславливает увеличение по слайдам

  1

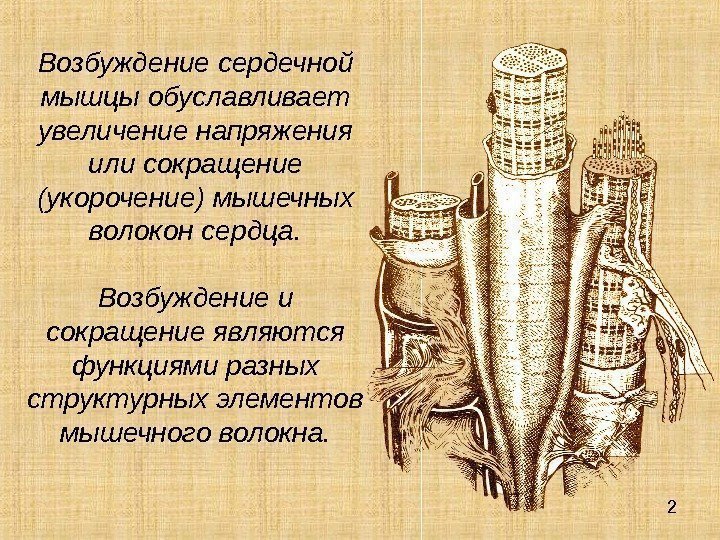

  2 Возбуждение сердечной мышцы обуславливает увеличение напряжения или сокращение (укорочение) мышечных волокон 2 Возбуждение сердечной мышцы обуславливает увеличение напряжения или сокращение (укорочение) мышечных волокон сердца. Возбуждение и сокращение являются функциями разных структурных элементов мышечного волокна.

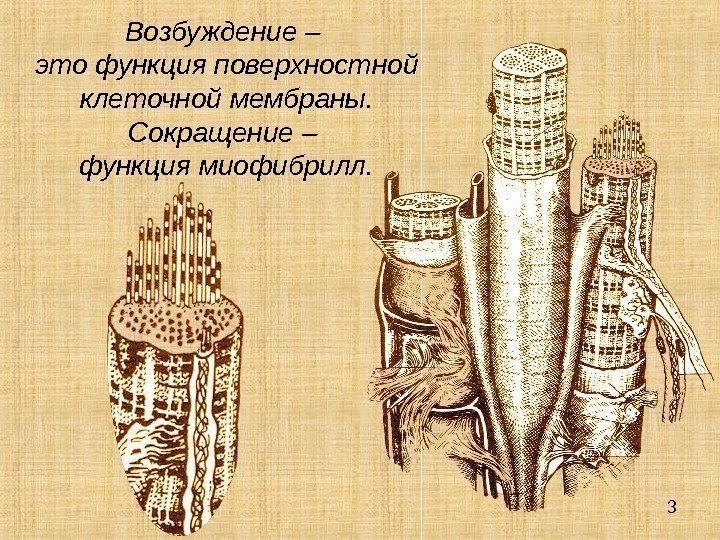

  3 Возбуждение – это функция поверхностной клеточной мембраны. Сокращение – функция миофибрилл. 3 Возбуждение – это функция поверхностной клеточной мембраны. Сокращение – функция миофибрилл.

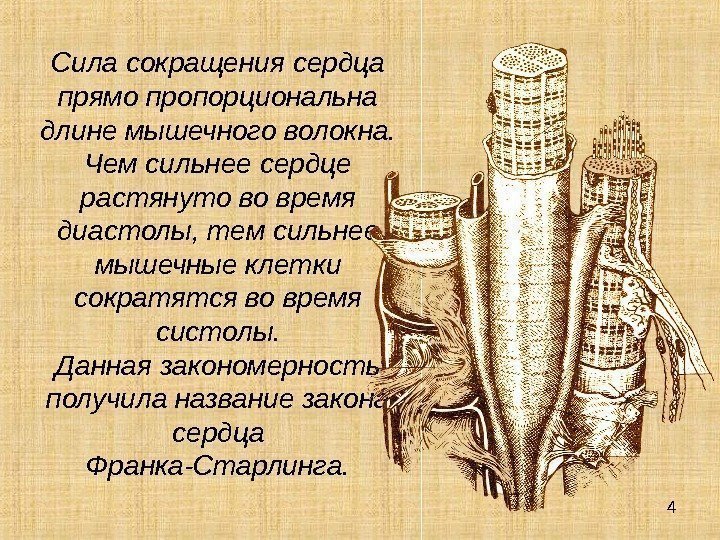

  4 Сила сокращения сердца прямо пропорциональна длине мышечного волокна. Чем сильнее сердце 4 Сила сокращения сердца прямо пропорциональна длине мышечного волокна. Чем сильнее сердце растянуто во время диастолы, тем сильнее мышечные клетки сократятся во время систолы. Данная закономерность получила название закона сердца Франка-Старлинга.

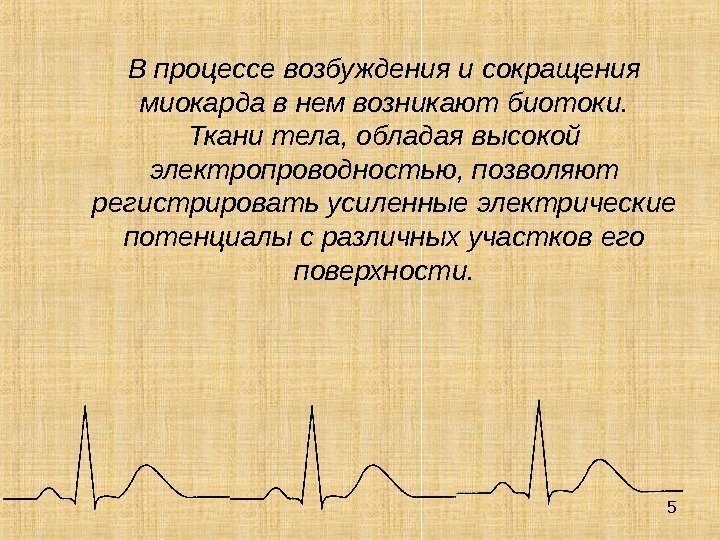

  5 В процессе возбуждения и сокращения миокарда в нем возникают биотоки. Ткани 5 В процессе возбуждения и сокращения миокарда в нем возникают биотоки. Ткани тела, обладая высокой электропроводностью, позволяют регистрировать усиленные электрические потенциалы с различных участков его поверхности.

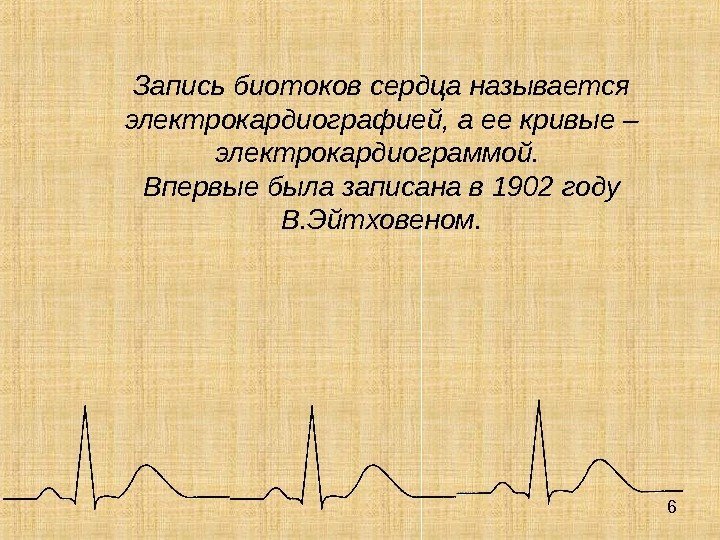

  6 Запись биотоков сердца называется электрокардиографией, а ее кривые – электрокардиограммой. 6 Запись биотоков сердца называется электрокардиографией, а ее кривые – электрокардиограммой. Впервые была записана в 1902 году В. Эйтховеном.

  7 Для регистрации ЭКГ у человека применяют 3 стандартных отведения, при этом 7 Для регистрации ЭКГ у человека применяют 3 стандартных отведения, при этом электроды накладываются на поверхность конечностей. — 1 стандартное отведение : правая рука левая рука Электро кардиограф

  8 Для регистрации ЭКГ у человека применяют 3 стандартных отведения, при этом 8 Для регистрации ЭКГ у человека применяют 3 стандартных отведения, при этом электроды накладываются на поверхность конечностей. — 2 стандартное отведение : правая рука левая нога Электро кардиограф

  9 Для регистрации ЭКГ у человека применяют 3 стандартных отведения, при этом 9 Для регистрации ЭКГ у человека применяют 3 стандартных отведения, при этом электроды накладываются на поверхность конечностей. — 3 стандартное отведение : левая рука левая нога Электро кардиограф

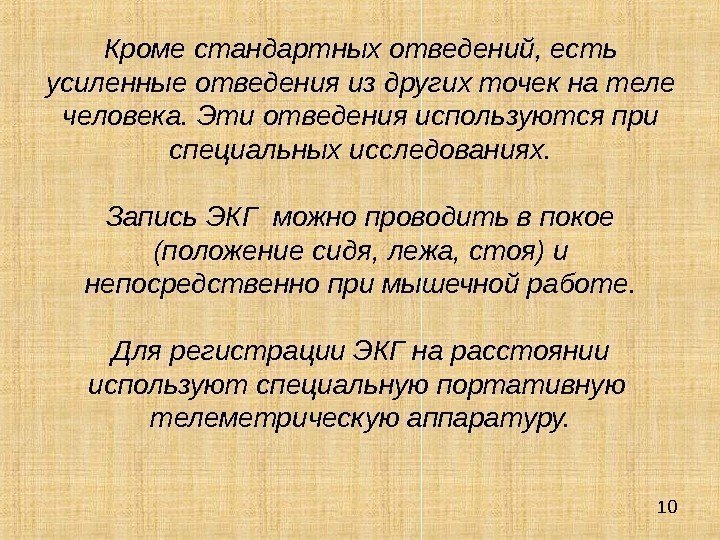

  10 Кроме стандартных отведений, есть усиленные отведения из других точек на теле 10 Кроме стандартных отведений, есть усиленные отведения из других точек на теле человека. Эти отведения используются при специальных исследованиях. Запись ЭКГ можно проводить в покое (положение сидя, лежа, стоя) и непосредственно при мышечной работе. Для регистрации ЭКГ на расстоянии используют специальную портативную телеметрическую аппаратуру.

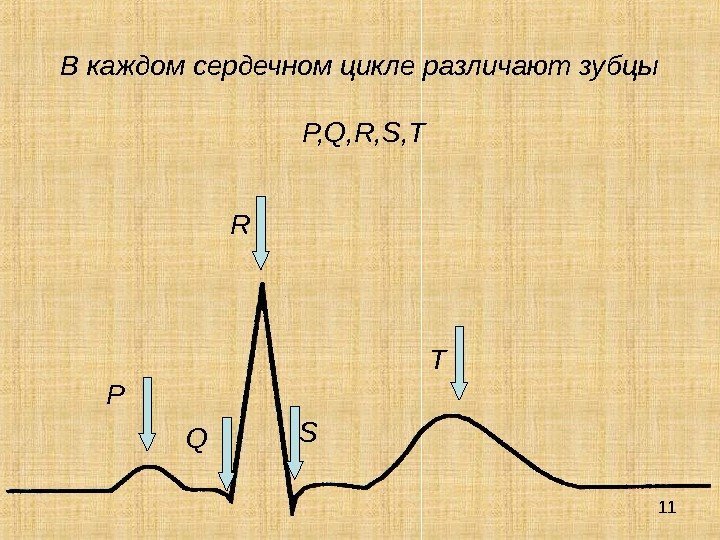

  11 В каждом сердечном цикле различают зубцы P, Q, R, S, T 11 В каждом сердечном цикле различают зубцы P, Q, R, S, T P Q R S T

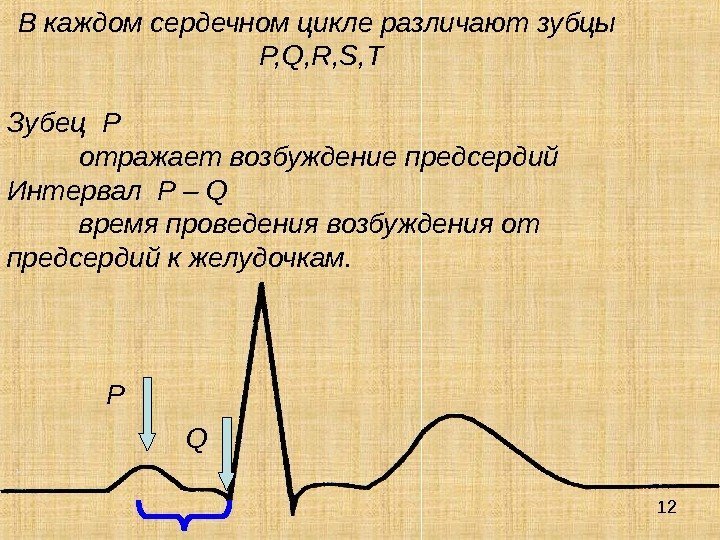

  12 В каждом сердечном цикле различают зубцы P, Q, R, S, T 12 В каждом сердечном цикле различают зубцы P, Q, R, S, T Зубец P отражает возбуждение предсердий Интервал P – Q время проведения возбуждения от предсердий к желудочкам. P Q

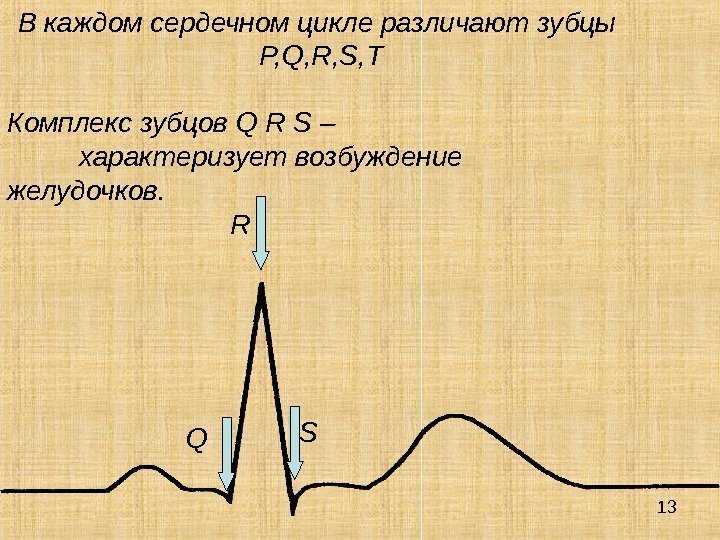

  13 В каждом сердечном цикле различают зубцы P, Q, R, S, T 13 В каждом сердечном цикле различают зубцы P, Q, R, S, T Комплекс зубцов Q R S – характеризует возбуждение желудочков. Q SR

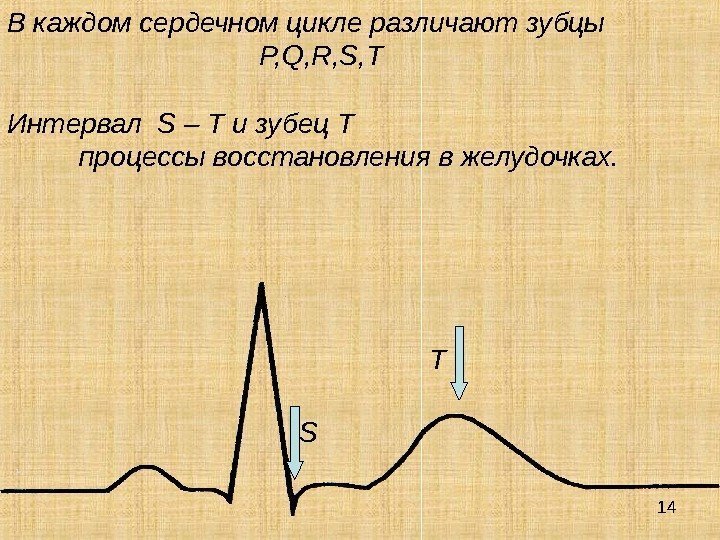

  14 В каждом сердечном цикле различают зубцы P, Q, R, S, T 14 В каждом сердечном цикле различают зубцы P, Q, R, S, T Интервал S – T и зубец T процессы восстановления в желудочках. S T

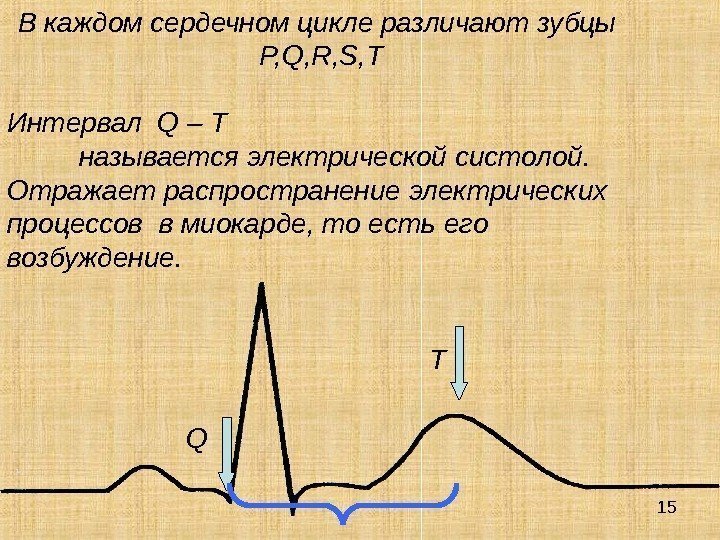

  15 В каждом сердечном цикле различают зубцы P, Q, R, S, T 15 В каждом сердечном цикле различают зубцы P, Q, R, S, T Интервал Q – T называется электрической систолой. Отражает распространение электрических процессов в миокарде, то есть его возбуждение. T Q

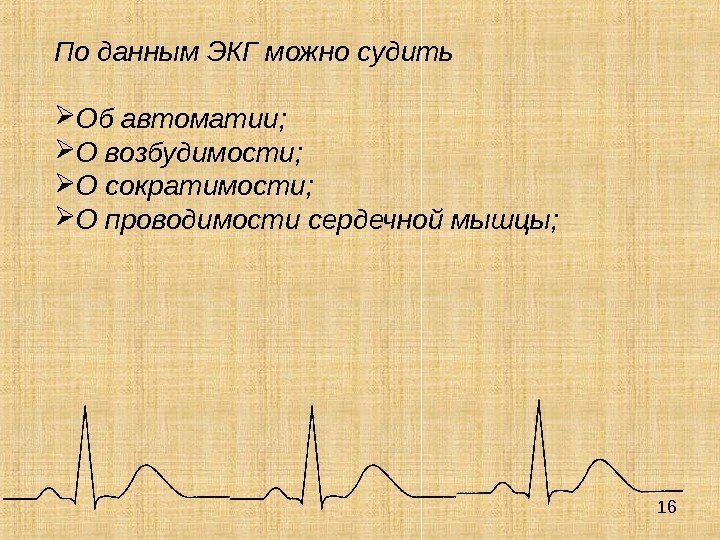

  16 По данным ЭКГ можно судить  Об автоматии;  О возбудимости; 16 По данным ЭКГ можно судить Об автоматии; О возбудимости; О сократимости; О проводимости сердечной мышцы;

  17

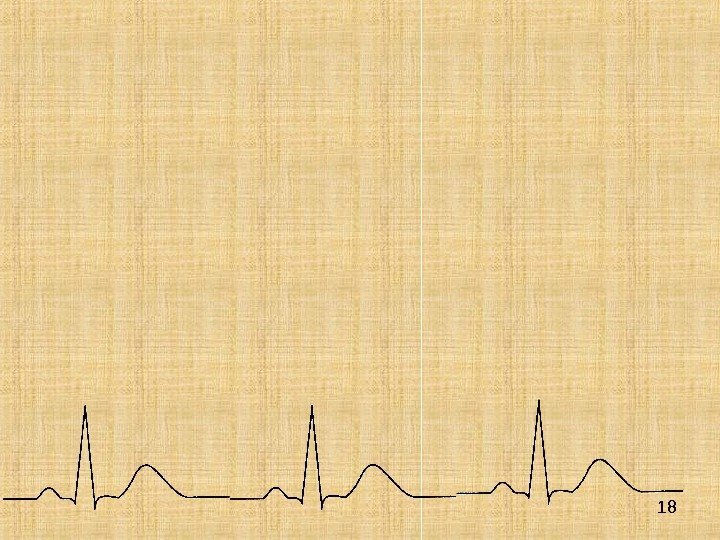

  18
