엔터프라즈 리눅스 성 기준 수석 / Mater PM kijoon. sung@samsung. com 정보기술연구소 Linux/OSS 파트 엔터프라즈 리눅스 성 기준 수석 / Mater PM kijoon. [email protected] com 정보기술연구소 Linux/OSS 파트 2004년 10월 Copyright ⓒ 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential

서버 OS 시장 점유율 q 리눅스가 탑재된 서버의 시장 점유율 확대 - 2004년도 출시된 서버 OS 시장 점유율 q 리눅스가 탑재된 서버의 시장 점유율 확대 - 2004년도 출시된 전세계 서버의 20%에 리눅스가 탑재 - 2007년도에는 31%의 서버에 리눅스가 탑재될 것으로 예상 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 2/26 -

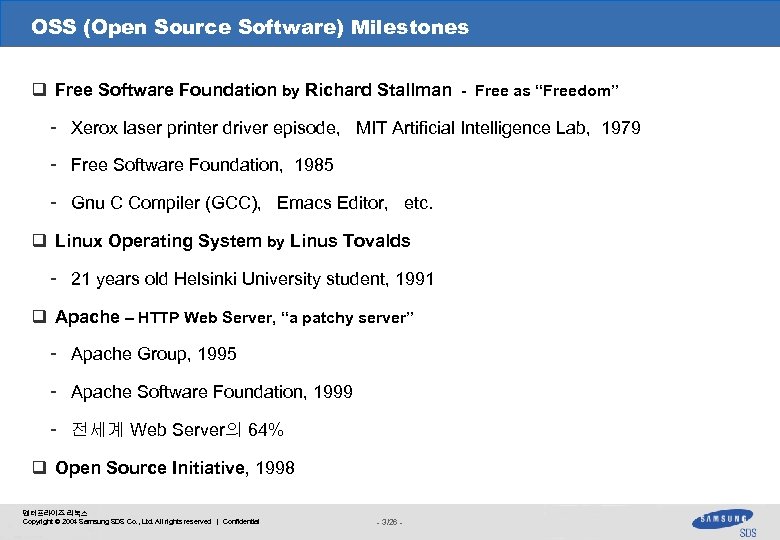

OSS (Open Source Software) Milestones q Free Software Foundation by Richard Stallman - Free OSS (Open Source Software) Milestones q Free Software Foundation by Richard Stallman - Free as “Freedom” - Xerox laser printer driver episode, MIT Artificial Intelligence Lab, 1979 - Free Software Foundation, 1985 - Gnu C Compiler (GCC), Emacs Editor, etc. q Linux Operating System by Linus Tovalds - 21 years old Helsinki University student, 1991 q Apache – HTTP Web Server, “a patchy server” - Apache Group, 1995 - Apache Software Foundation, 1999 - 전세계 Web Server의 64% q Open Source Initiative, 1998 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 3/26 -

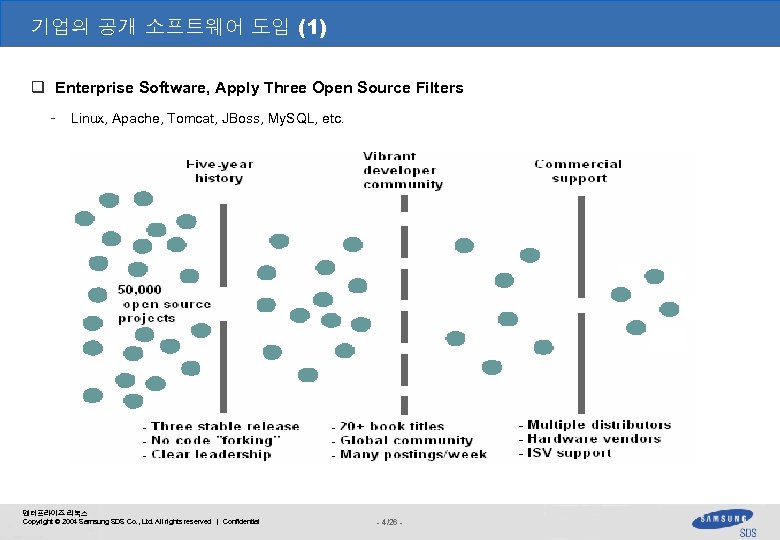

기업의 공개 소프트웨어 도입 (1) q Enterprise Software, Apply Three Open Source Filters - 기업의 공개 소프트웨어 도입 (1) q Enterprise Software, Apply Three Open Source Filters - Linux, Apache, Tomcat, JBoss, My. SQL, etc. 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 4/26 -

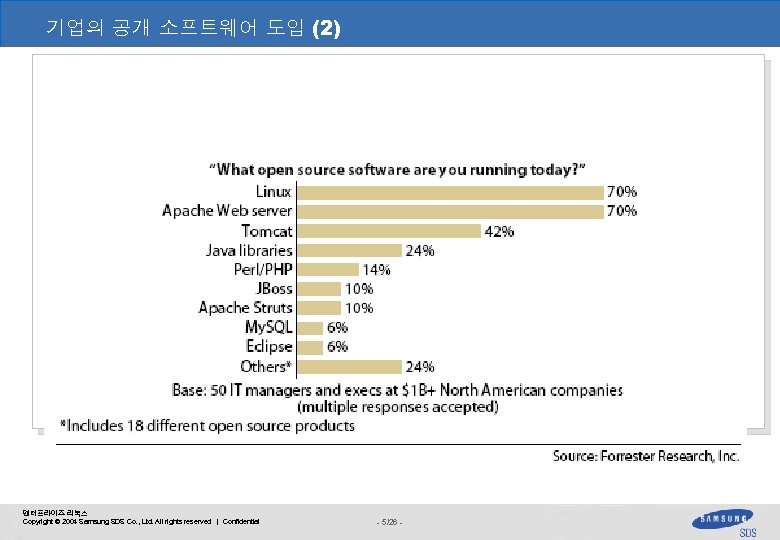

기업의 공개 소프트웨어 도입 (2) 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , 기업의 공개 소프트웨어 도입 (2) 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 5/26 -

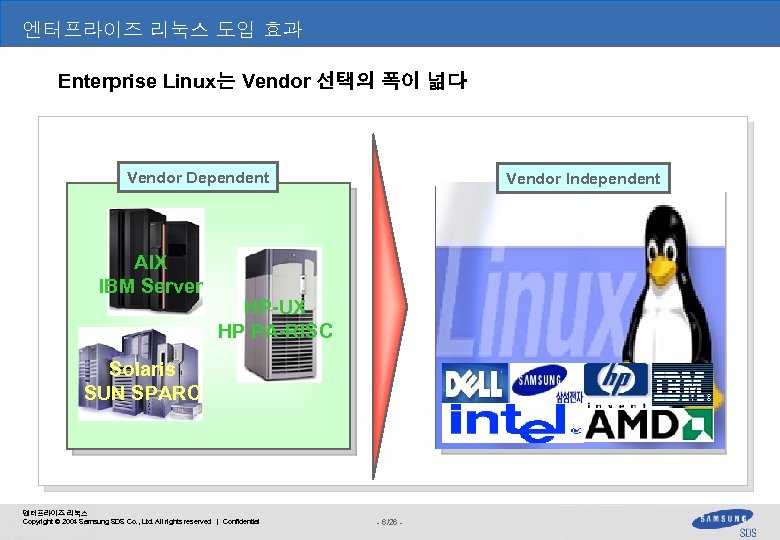

엔터프라이즈 리눅스 도입 효과 Enterprise Linux는 Vendor 선택의 폭이 넒다 Vendor Dependent AIX IBM 엔터프라이즈 리눅스 도입 효과 Enterprise Linux는 Vendor 선택의 폭이 넒다 Vendor Dependent AIX IBM Server Vendor Independent HP-UX HP PA-RISC Solaris SUN SPARC 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 6/26 -

리눅스 - Open Architecture OS 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , 리눅스 - Open Architecture OS 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential 1. Vendor Independent - 7/26 -

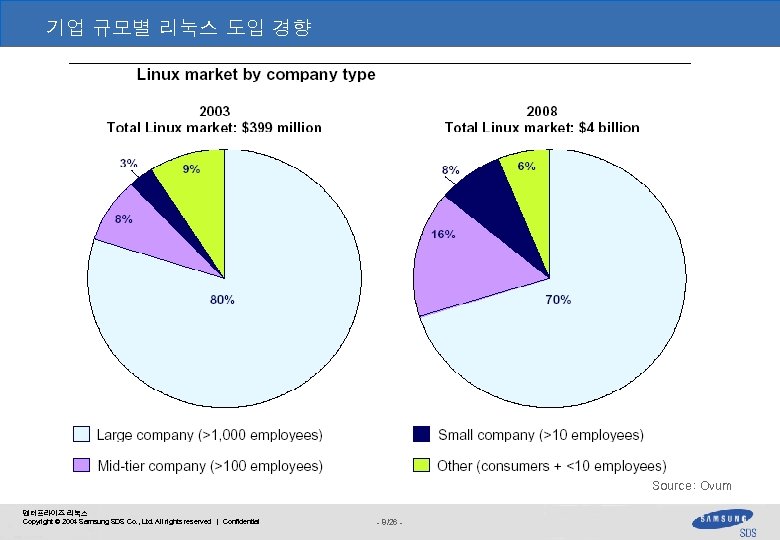

기업 규모별 리눅스 도입 경향 Source: Ovum 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS 기업 규모별 리눅스 도입 경향 Source: Ovum 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 8/26 -

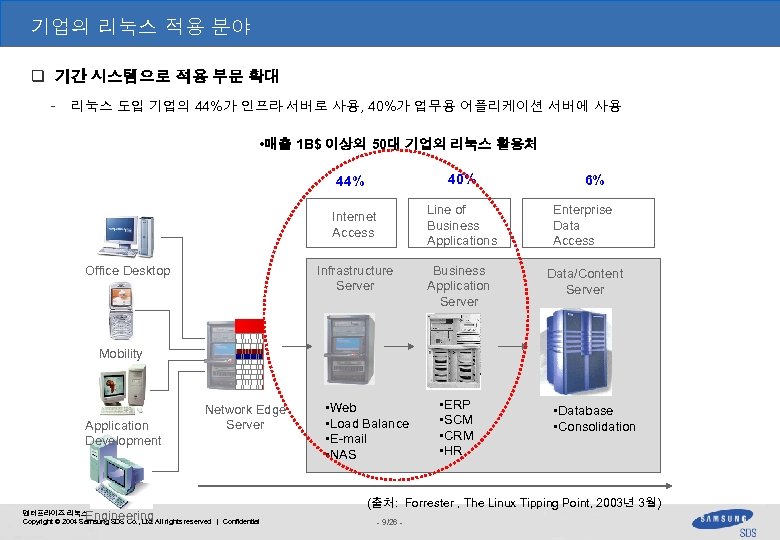

기업의 리눅스 적용 분야 q 기간 시스템으로 적용 부문 확대 - 리눅스 도입 기업의 기업의 리눅스 적용 분야 q 기간 시스템으로 적용 부문 확대 - 리눅스 도입 기업의 44%가 인프라 서버로 사용, 40%가 업무용 어플리케이션 서버에 사용 • 매출 1 B$ 이상의 50대 기업의 리눅스 활용처 40% 44% Line of Business Applications Internet Access Infrastructure Server Office Desktop 6% Enterprise Data Access Business Application Server Data/Content Server Mobility Application Development Engineering Network Edge Server 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential • Web • Load Balance • E-mail • NAS • ERP • SCM • CRM • HR • Database • Consolidation (출처: Forrester , The Linux Tipping Point, 2003년 3월) - 9/26 -

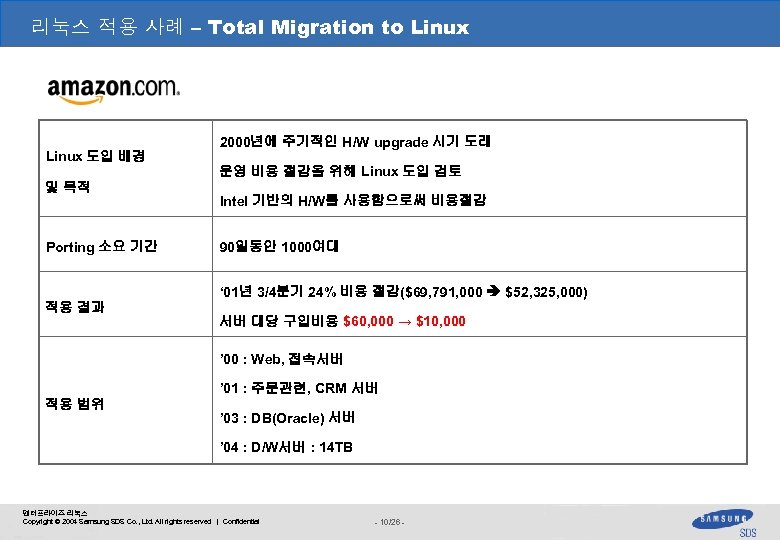

리눅스 적용 사례 – Total Migration to Linux 도입 배경 및 목적 Porting 소요 리눅스 적용 사례 – Total Migration to Linux 도입 배경 및 목적 Porting 소요 기간 2000년에 주기적인 H/W upgrade 시기 도래 운영 비용 절감을 위해 Linux 도입 검토 Intel 기반의 H/W를 사용함으로써 비용절감 90일동안 1000여대 ‘ 01년 3/4분기 24% 비용 절감($69, 791, 000 $52, 325, 000) 적용 결과 서버 대당 구입비용 $60, 000 → $10, 000 ’ 00 : Web, 접속서버 ’ 01 : 주문관련, CRM 서버 적용 범위 ’ 03 : DB(Oracle) 서버 ’ 04 : D/W서버 : 14 TB 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 10/26 - Ⅰ. 리눅스 동향

선진 금융사 리눅스 적용 성공 사례 Ⅰ. 리눅스 동향 q 메릴린치(Merrill Lynch) 사례 - 선진 금융사 리눅스 적용 성공 사례 Ⅰ. 리눅스 동향 q 메릴린치(Merrill Lynch) 사례 - Linux on Mainframe, VM ware 를 통한 시스템 통합 - 40 ~ 50%의 비용 절감 성공 q 모건 스탠리(Morgan Stanley) 사례 - 1, 000대 이상의 Intel기반 Linux 서버 - Web Application, Router workloads, etc q 리만 부라더스(Lehman Brothers) 사례 - 핵심 어플리케이션의 Linux 포팅 - “It’s commodity play” 서버 하드웨어, 운영체제의 일상제품화 전략을 통해 - 단일 벤더에서 탈피, 벤더간의 경쟁 유도 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 11/26 -

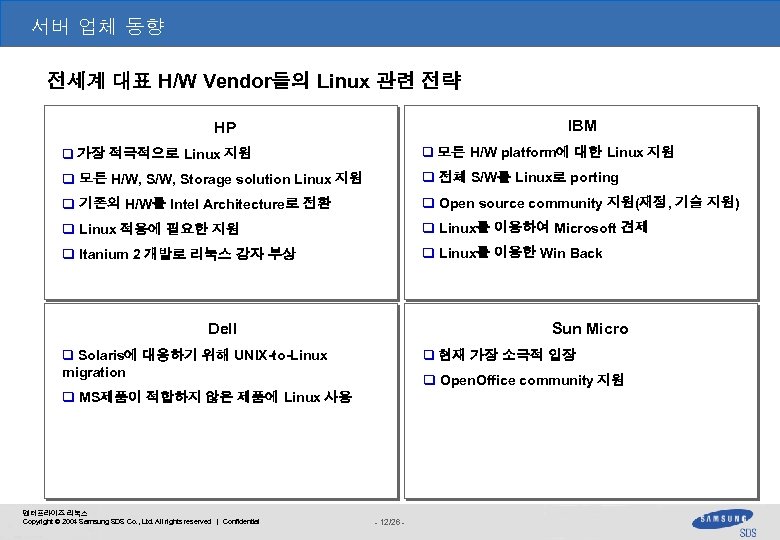

서버 업체 동향 1. 주요 Vendor 전략 전세계 대표 H/W Vendor들의 Linux 관련 전략 서버 업체 동향 1. 주요 Vendor 전략 전세계 대표 H/W Vendor들의 Linux 관련 전략 IBM HP q 가장 적극적으로 Linux 지원 q 모든 H/W platform에 대한 Linux 지원 q 모든 H/W, Storage solution Linux 지원 q 전체 S/W를 Linux로 porting q 기존의 H/W를 Intel Architecture로 전환 q Open source community 지원(재정, 기술 지원) q Linux 적용에 필요한 지원 q Linux를 이용하여 Microsoft 견제 q Itanium 2 개발로 리눅스 강자 부상 q Linux를 이용한 Win Back Dell Sun Micro q Solaris에 대응하기 위해 UNIX-to-Linux migration q 현재 가장 소극적 입장 q Open. Office community 지원 q MS제품이 적합하지 않은 제품에 Linux 사용 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 12/26 -

Open Source Software Companies q Red Hat - Business Model: 기업용 리눅스 기술 지원 Open Source Software Companies q Red Hat - Business Model: 기업용 리눅스 기술 지원 서비스 - Market Capitalization (시가총액): $2. 5 Billion - Annual Revenue $160 Million, Net Profit $32 Million, 681 employees q My. SQL – Open Source Database, 2001 - $19. 5 Million 벤처 투자 유치, 2003년 6월 q JBoss – Web Application Server Middleware, 2001 - $10 Million 벤처 투자 유치, 2004년 2월 q Scalix – Enterprise Linux email and calendaring, 2002 - $13. 5 Million 벤처 투자 유치, 2003년 6월 - $6 Million 벤처 투자 유치, 2004년 4월 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 13/26 -

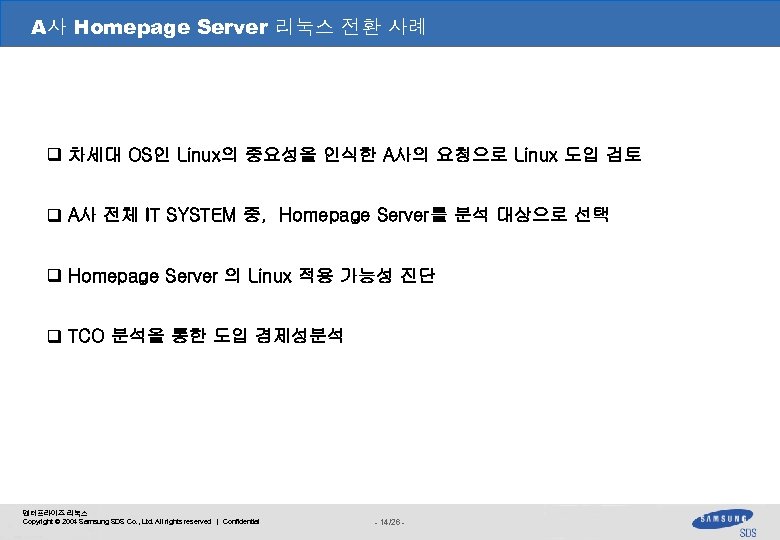

A사 Homepage Server 리눅스 전환 사례 q 차세대 OS인 Linux의 중요성을 인식한 A사의 요청으로 A사 Homepage Server 리눅스 전환 사례 q 차세대 OS인 Linux의 중요성을 인식한 A사의 요청으로 Linux 도입 검토 q A사 전체 IT SYSTEM 중, Homepage Server를 분석 대상으로 선택 q Homepage Server 의 Linux 적용 가능성 진단 q TCO 분석을 통한 도입 경제성분석 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 14/26 -

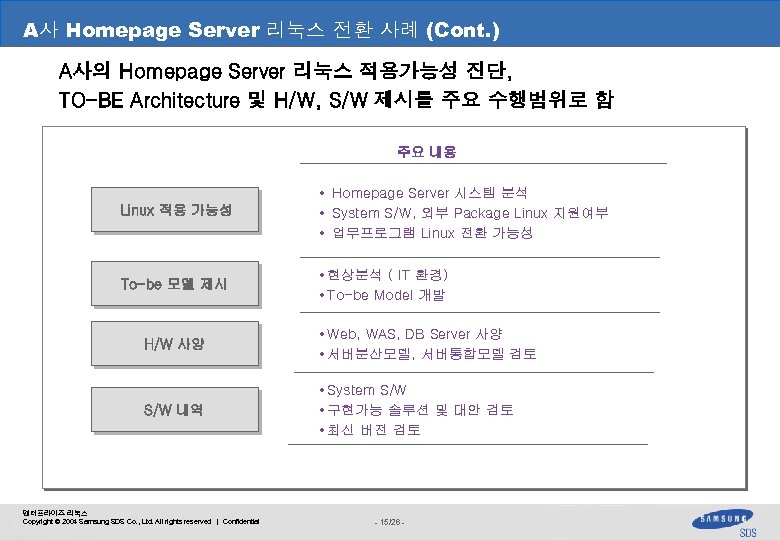

A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 A사의 Homepage A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 A사의 Homepage Server 리눅스 적용가능성 진단, TO-BE Architecture 및 H/W, S/W 제시를 주요 수행범위로 함 주요 내용 Linux 적용 가능성 • Homepage Server 시스템 분석 • System S/W, 외부 Package Linux 지원여부 • 업무프로그램 Linux 전환 가능성 To-be 모델 제시 • 현상분석 ( IT 환경) • To-be Model 개발 H/W 사양 • Web, WAS, DB Server 사양 • 서버분산모델, 서버통합모델 검토 S/W 내역 • System S/W • 구현가능 솔루션 및 대안 검토 • 최신 버전 검토 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 15/26 -

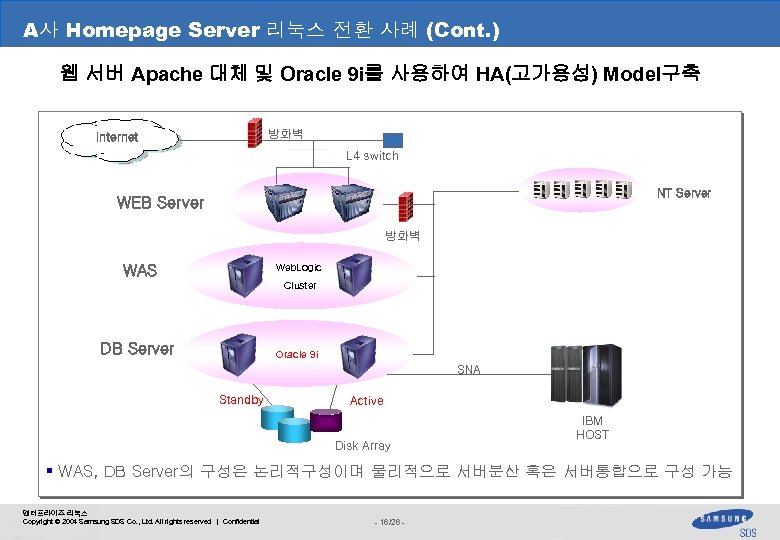

A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 웹 서버 A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 웹 서버 Apache 대체 및 Oracle 9 i를 사용하여 HA(고가용성) Model구축 방화벽 Internet L 4 switch NT Server WEB Server 방화벽 WAS Web. Logic Cluster DB Server Oracle 9 i SNA Standby Active Disk Array IBM HOST § WAS, DB Server의 구성은 논리적구성이며 물리적으로 서버분산 혹은 서버통합으로 구성 가능 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 16/26 -

A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 일반적인 웹시스템 A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 일반적인 웹시스템 구성으로 Web/WAS/DB Server 각 2대를 제시 구분 용도 수량 공급처 Web Server 2 Sun WAS Server 2 DB Server 사양 O/S tpm. C IA 64 Red Hat 메모리 Solaris SFV 880 4 way(1. 2 GHz) 4 GB 72, 700 Sun Solaris SFV 880 4 way(1. 2 GHz) 12 GB 72, 700 2 Sun Solaris SF 4800 8 way(1. 2 GHz) 16 GB 134, 550 2 HP Red Hat AS 3 rx 2600 2 way(1. 5 GHz) 4 GB 68, 055 WAS Server 2 HP Red Hat AS 3 rx 4640 4 way(1. 5 GHz) 12 GB 136, 111 DB Server Solaris CPU Web Server Sun 품명 2 HP Red Hat AS 3 rx 4640 4 way(1. 5 GHz) 16 GB 136, 111 q 일반적인 웹시스템의 구성인 WEB, WAS, DB 서버 각 2대로 가정 q Vendor (Sun, HP) 제공 tpm. C를 기준으로 하여 SPARC-RISC 4 way는 IA 64 2 way q ORACLE, Web. Logic의 구입/유지보수비는 CPU 수량 기준 사용 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 17/26 - 비고

A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 A사에 Linux A사 Homepage Server 리눅스 전환 사례 (Cont. ) III. 관계사 분석 사례 A사에 Linux 적용으로 최대 57%, 최저 51%의 TCO를 점감 단위 : 억원   구분     SPARC-RISC Solaris + Commercial S/W IA 64 Linux + Commercial S/W Linux + Open Source 수 량 Solaris Web. Logic 8. 1 Oracle 9 i Red. Hat AS 3 JBoss Oracle 9 i   유지 보수 가격 합계 가격 유지 보수 합계 유지 보수 가격 합계 Web Server 1. 53 0. 49 4. 04 0. 90 0. 29 2. 38 WAS Server 2 1. 85 0. 96 4. 88 1. 90 0. 61 5. 02 DBMS Server H/ W 2 2 8. 40 2. 94 22. 18 2. 10 0. 67 5. 5 4 OS S/ W H/W 에 포함 H/W에 포함 WAS 2 1. 28 0. 77 4. 10 0. 40 1. 00 DBMS 2 4. 60 4. 42 18. 03 2. 30 2. 21 9. 02 Total   17. 66 8. 95 53. 23 8. 48 4. 54 26. 05 7. 30 4. 54 22. 96 TCO 절감율       0%     51%     57% q q q 총 5년간 비용 (1년 무상보증, 4년 유지보수) 계산 가격은 List Price이며 사양과 DC율에 따라 차이가 발생 Linux의 TCO 절감은 OS 비용보다 IA 64기반의 저가의 H/W를 사용하기 때문임 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 18/26 -

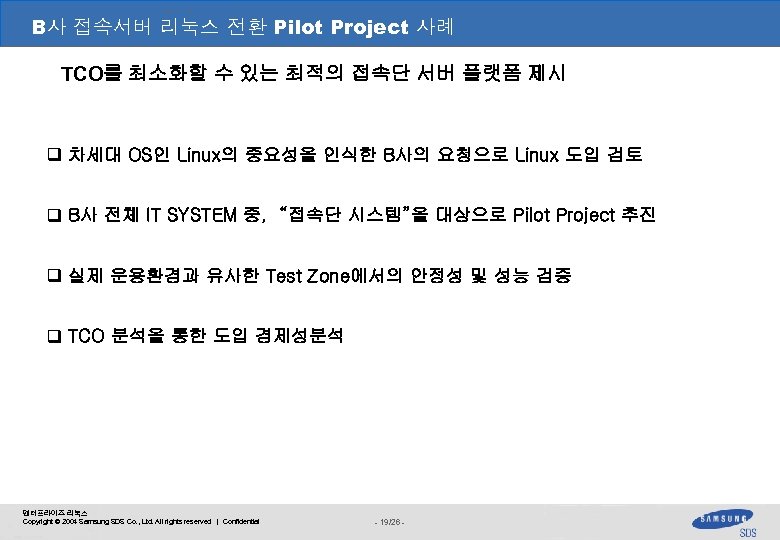

2. B사 접속서버 리눅스 전환 Pilot Project 사례 III. 관계사 분석 사례 TCO를 최소화할 2. B사 접속서버 리눅스 전환 Pilot Project 사례 III. 관계사 분석 사례 TCO를 최소화할 수 있는 최적의 접속단 서버 플랫폼 제시 q 차세대 OS인 Linux의 중요성을 인식한 B사의 요청으로 Linux 도입 검토 q B사 전체 IT SYSTEM 중, “접속단 시스템”을 대상으로 Pilot Project 추진 q 실제 운용환경과 유사한 Test Zone에서의 안정성 및 성능 검증 q TCO 분석을 통한 도입 경제성분석 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 19/26 -

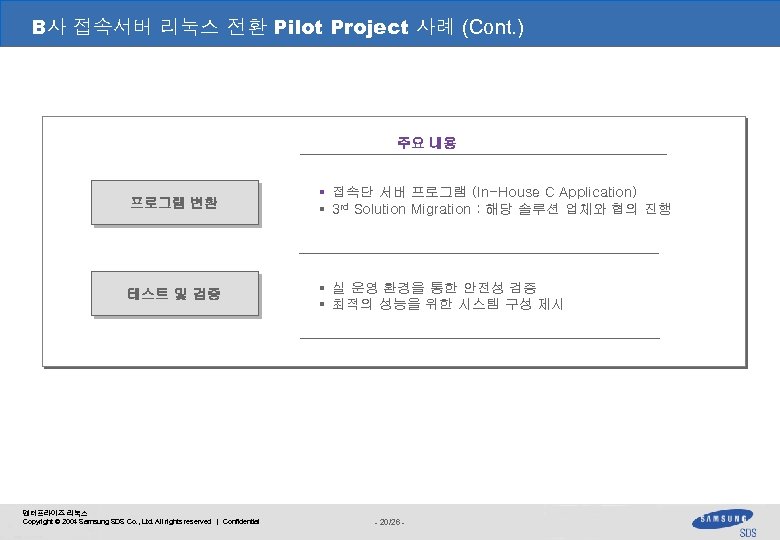

B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) 주요 내용 프로그램 변환 § B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) 주요 내용 프로그램 변환 § 접속단 서버 프로그램 (In-House C Application) § 3 rd Solution Migration : 해당 솔루션 업체와 협의 진행 테스트 및 검증 § 실 운영 환경을 통한 안전성 검증 § 최적의 성능을 위한 시스템 구성 제시 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 20/26 -

B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) 현 Sun Server로 구성된 접속단 B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) 현 Sun Server로 구성된 접속단 서버를 Linux적용 대상 Back End/Middle End Server Group UDP 1단계 Linux 적용 영역 Delivery Channel G/W . . . . L 4 S/W Active/active TCP Session 유지 Rich Client Peak시 최대 130, 000명 Concurrent User 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 21/26 - Sun E 4500 30여대 O/S : Solraris

B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) III. 관계사 분석 사례 B사에 B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) III. 관계사 분석 사례 B사에 Linux 적용으로 최대 63%, 최저 58%의 TCO를 점감 단위: 억원 Linux 현재 구분 신규 UNIX IA 32 * 16대 IA 64 * 11대 SUN Fire 4800 * 17대 8 CPU, 464 MHZ 사양/성능 (tpm. C) E 4500 * 30대 4 CPU, 2. 8 GHZ 4 CPU, 1. 5 GHZ 4 CPU, 1. 2 GHZ 45, 000 84, 000 ~ 90, 000 130, 000 72, 700 0 9. 6 (. 6 * 16) 8. 8 (. 8 * 11) 25. 5 (1. 5 * 17) S/W 구입비 0 3. 2 2. 2 0 개발비 0 2. 0 6. 0 0 36 (. 4 * 30 * 3) 4. 8 (. 1 * 16 * 3) 3. 96 (. 1 2 * 11 * 3) 10. 2 (. 2 * 17 * 3) 36 (0 + 36) 19. 6 (13. 8 + 4. 8) 20. 96 (16 + 3. 96) 35. 7 (25. 5 + 10. 2) 초기 H/W 구입비 가격 유지보수비 (3년) Total Cost (H/W + 3년간 유지보수) • H/W 구입비는 정확한 견적비용이 아님. (사양과 DC율에 의해 차이가 발생) • Vendor (SUN) 제공 tpm. C를 기준으로 하여 SPARC-RISC 4 way는 IA 64 2 way 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 22/26 -

B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) Stress Test Setup Back End B사 접속서버 리눅스 전환 Pilot Project 사례 (Cont. ) Stress Test Setup Back End Server load PC Linux Server Sun Server load 2 load 1 load 3 load 4 Load Server Test Zone Load / Stress (Performance Studio) Control PC 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 23/26 -

리눅스 정보 보안 이슈 q Unix와 동일한 수준의 보안이 보장 q 미국 국방성 산하 리눅스 정보 보안 이슈 q Unix와 동일한 수준의 보안이 보장 q 미국 국방성 산하 NSA (National Security Agency) - Linux 보안을 강화하는 Kernel Patch, 보안표준, Utility 제공 - SE (Security Enhanced) 리눅스 q 보안 Patch 수정이 평균 11일로 Sun Solaris (3개월) 에 비해 8배 정도 빠름. q Unix 보안 솔루션이 Linux 지원 - SECUI Trust. Net - Symantec Omni. Guard (데이터센터 Unix서버 보안솔루션) 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 24/26 -

SI (System Integration) Project의 매출 구조 변화 순이익 Cost 인건비 순이익 Middleware 인건비 Middleware SI (System Integration) Project의 매출 구조 변화 순이익 Cost 인건비 순이익 Middleware 인건비 Middleware Hardware Unix-based Server 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential Linux-based Server - 25/26 -

Enterprise Linux 기술 지원 Escalation Channel (예) Red Hat Enterprise Linux Escalation 3 Escalation Enterprise Linux 기술 지원 Escalation Channel (예) Red Hat Enterprise Linux Escalation 3 Escalation 2 중앙 Red Hat Asia Pacific Red Hat 본사 기술 지원 센터 Australia U. S. A. 기술 지원 센터 Escalation 1 고객사 전산실 한국 엔터프라이즈 리눅스 Copyright © 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential - 26/26 -

감사합니다 Phone: 02 -6484 -0981 E-mail: kijoon. sung@samsung. com http: //www. sds. samsung. co. 감사합니다 Phone: 02 -6484 -0981 E-mail: kijoon. [email protected] com http: //www. sds. samsung. co. kr Copyright ⓒ 2004 Samsung SDS Co. , Ltd. All rights reserved | Confidential
